■关于「电流检测电阻器」「shunt电阻器」
电流检测电阻器、shunt电阻器是被使用来达成控制电流(电压)、限制过电流、检测电池剩余量等目的的电阻器的通称。
电流检测电阻器在电路上串联,利用奥姆定律执行电流-电压变换。
Shunt本来是「往测边疏导」、「分流」的意思,在此是指为了让电流値检测范围扩大、变换而被并联于电路(负载)上的电阻器。如此一来,两者虽然本来各自有不同定义、使用方法,现在则成为指称同样机能、产品的用语(未被区别使用),产品规格、构造上并没有明确的定义与区别。
■电流检测动作原理
(1)电流流过时电阻器的两端会产生电压。(奥姆定律: 电压V=I×R)。
(2)输入电压V到IC,根据目的来执行控制。反馈控制,阈值监控等。
■使用电路实例
■应用实例
・一般家店、AV设备
・车用(hybrid车种、电动汽车)
・PC、手机、mobile device
・电动工具
・家庭用发电・蓄电装置

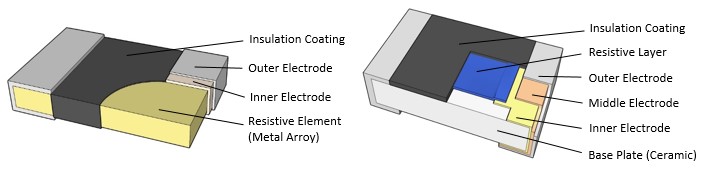

■构造
金属板类型 厚膜/薄膜类型
(适用于0.2mΩ~数mΩ的超低阻值) (适用于1mΩ~1Ω的中低阻值)
■电流检测/shunt电阻器的开发趋势
电流检测/shunt电阻器虽然在电路控制上是不可或缺的,但电阻器本身会消耗电力,其电力为P=I2×R(W)。
为了防止半导体的低驱动电压、大电流化导致电力消费增大,电阻器持续往低阻值、大电力(电流)方向发展以利对应。
接下来介绍产品阵容。
我司掌握有走在业界趋势前端的产品。
电流检测/shunt电阻器一览
请点击此处。
■各種產品的阻值・容許電流範圍・特長
以下说明芯片电阻器与引脚型/水泥电阻器的阻值、容许电流、特长。
芯片电阻器
系列名 |
製品 |
特长 |
构造:金属板类型 |
||
构造:金属板类型 |
||
构造:金属箔类型 |
||
构造:厚膜类型 |
||
构造:厚膜类型 |
点击系列名即可阅览产品详细情报。
产品情报首页 请点击此处
引脚型/水泥电阻
系列名 |
製品 |
特长 |
构造:金属板/水泥 |
||
构造:Axial Leaded型绕线 |
点击系列名即可阅览产品详细情报。
产品情报首页 请点击此处
