CSR / CSRN Thick Film Current Sensing Resistors
用途
● Switching power supply
● Voltage regulation module
● DC-DC converter, Adapter,
Battery pack, Charger
● PDA and cell phone
● Power management application
特徴
● 0201 to 1225 sizes available
● Power ratings to 3W
● Non-standard resistance values available
● 0815, 2010 and 2512 sizes available with narrow terminations (CSRN)
● RoHS, Reach compliant and halogen free

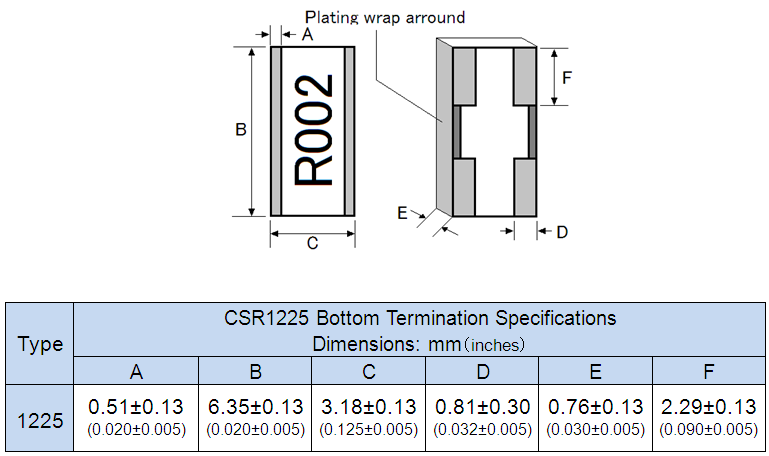

構造・尺寸
![](https://www.akaneohm.com/wp-content/uploads/2015/11/CSR-CSRN-11-20220114.png)
![](https://www.akaneohm.com/wp-content/uploads/2015/07/CSR-Dimensions-Jan.2024.png)
![](https://www.akaneohm.com/wp-content/uploads/2015/11/CSR-CSRN-22-20220114.png)
![](https://www.akaneohm.com/wp-content/uploads/2015/07/CSR-CSRN-02-20220114.png)

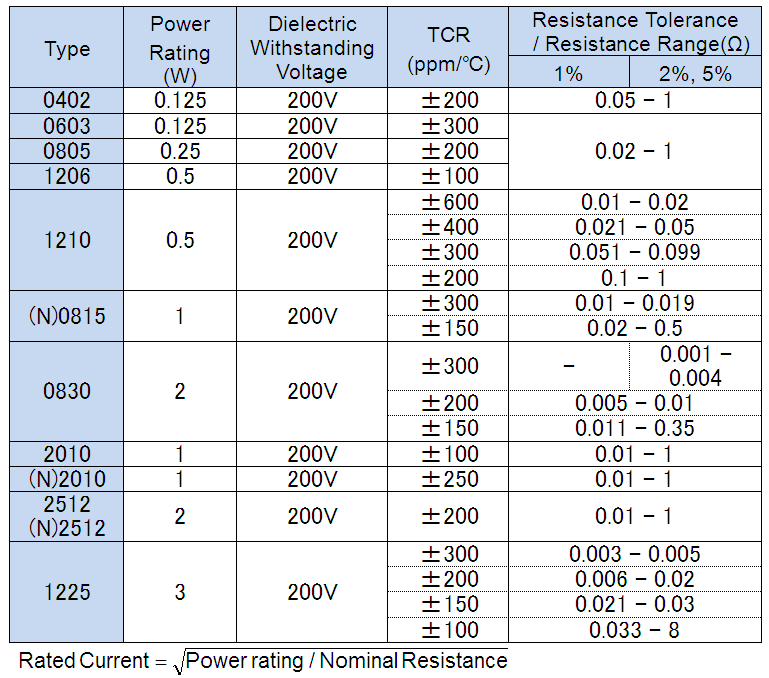

主要特性
![](https://www.akaneohm.com/wp-content/uploads/2015/07/CSR-Specifications-May.2024.svg)

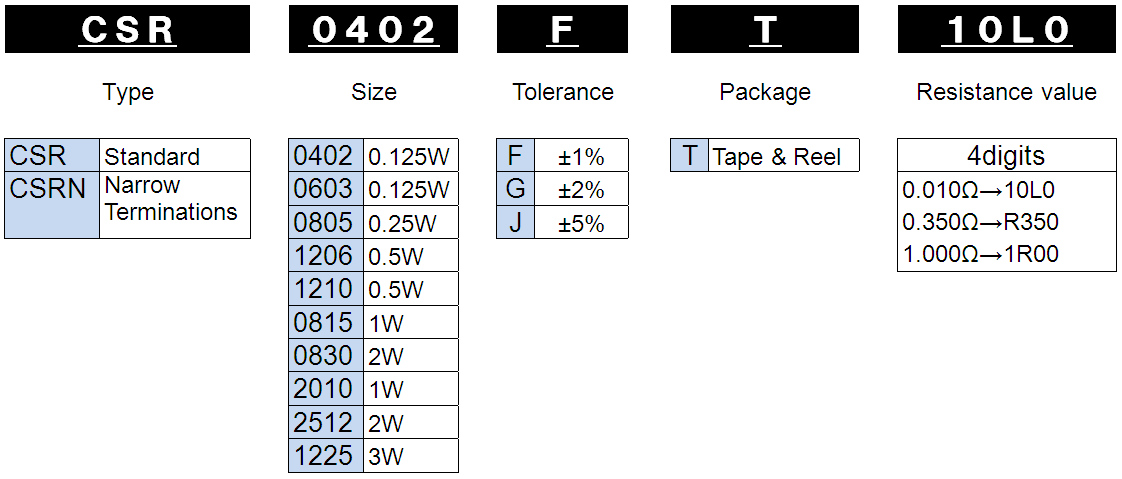

型名
![](https://www.akaneohm.com/wp-content/uploads/2015/07/CSR-CSRN-04-20220114.png)
負載功率曲線

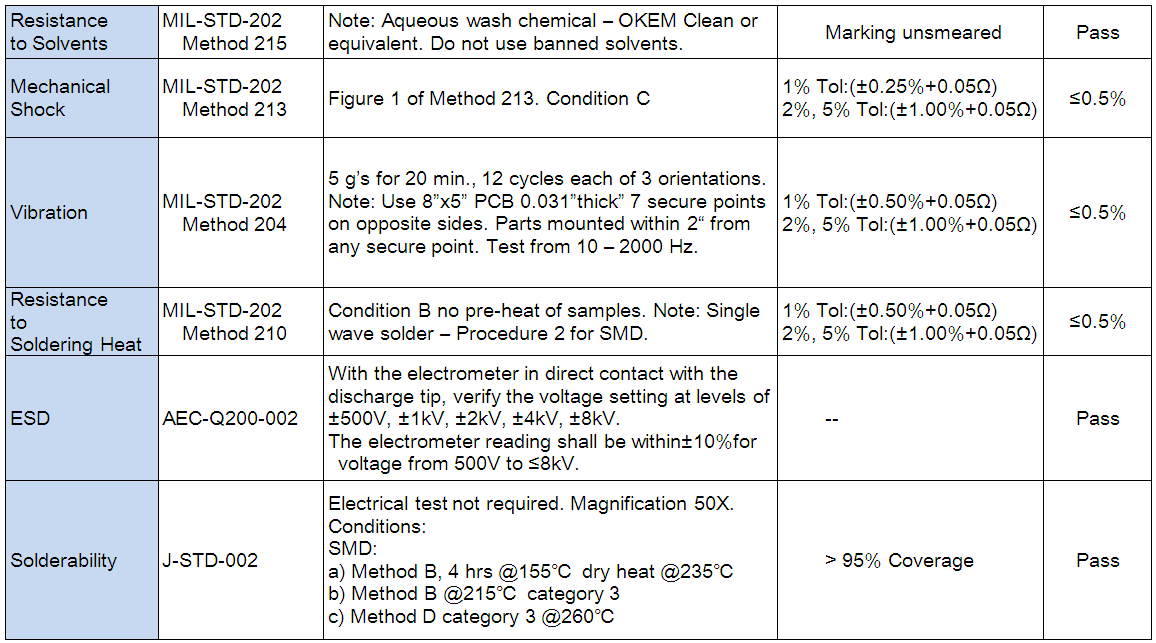

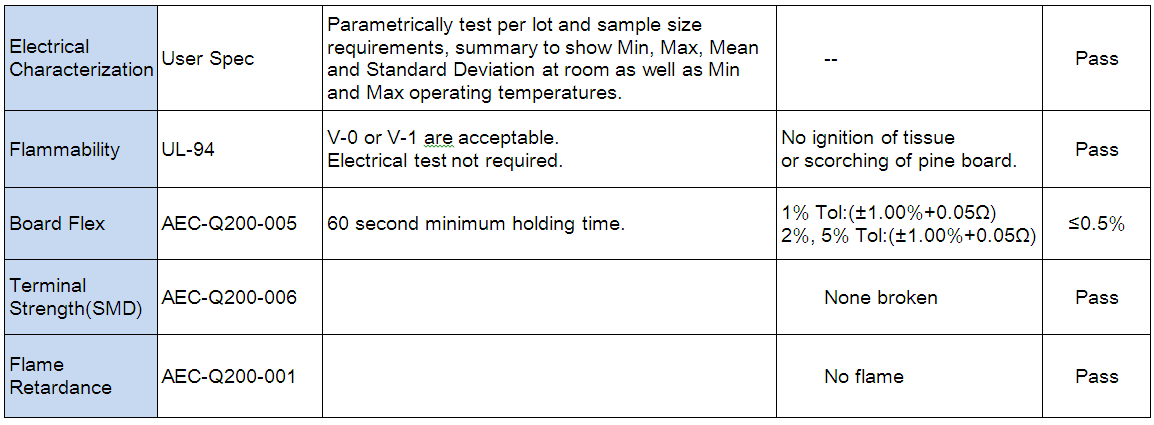

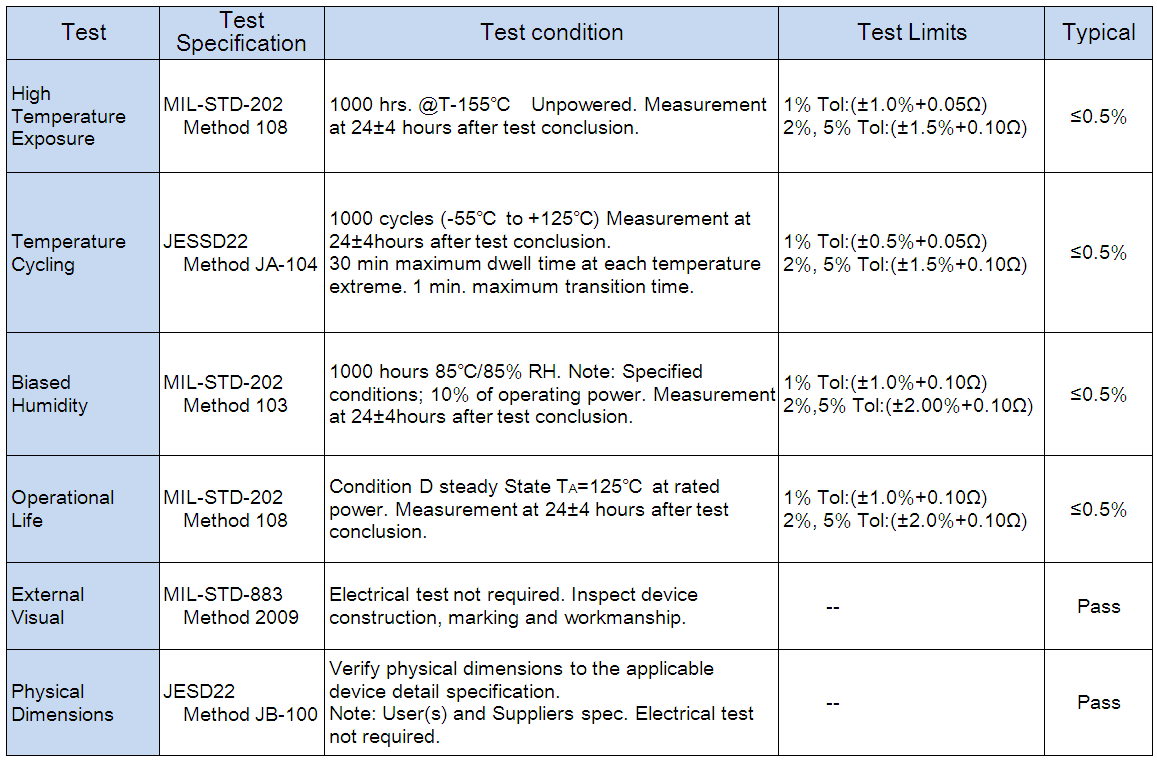

Characteristics
![](https://www.akaneohm.com/wp-content/uploads/2015/07/CSR-Performance-Jan.2024.png)
