CRE-M Chip Resistors Networks (Convex Termination)
用途
・Suitable for both flow and reflow soldering.
・Supports for AEC-Q200 is available.
特徴
・High reliability with triple layers of electrodes and metal graze thick film resistive element.

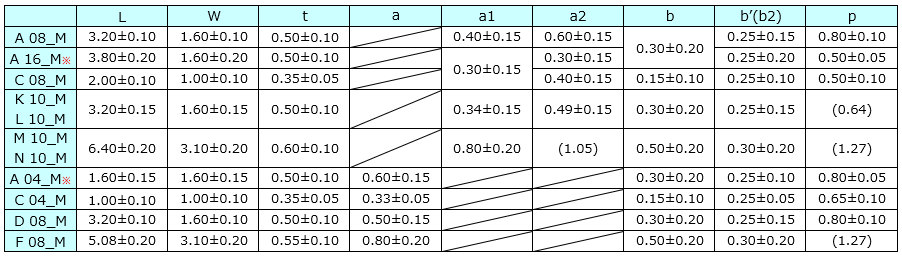

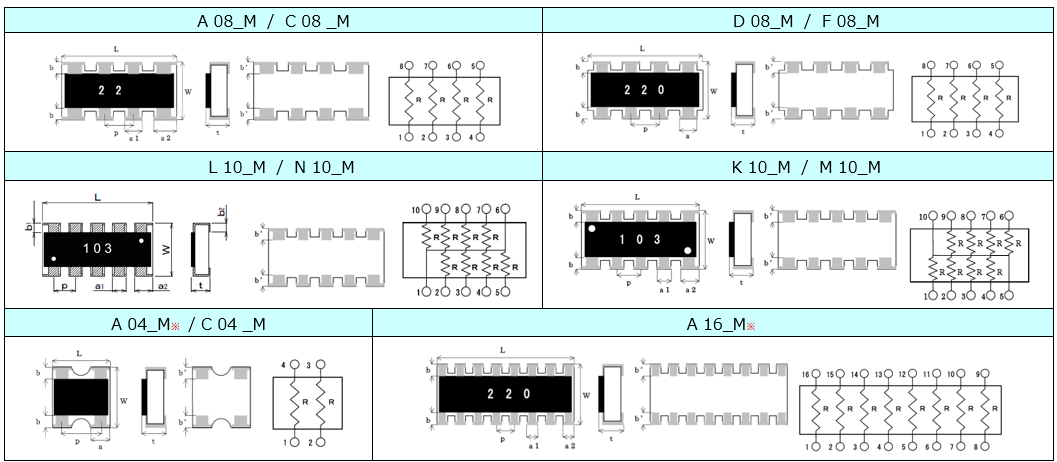

構造・尺寸
![20160404-02](https://www.akaneohm.com/wp-content/uploads/2016/03/20160404-02.png)
![](https://www.akaneohm.com/wp-content/uploads/2016/03/20220111-cre-m-001.png)
![](https://www.akaneohm.com/wp-content/uploads/2016/04/mm-190212-005.png)
![](https://www.akaneohm.com/wp-content/uploads/2016/03/20220111-cre-m-002.png)

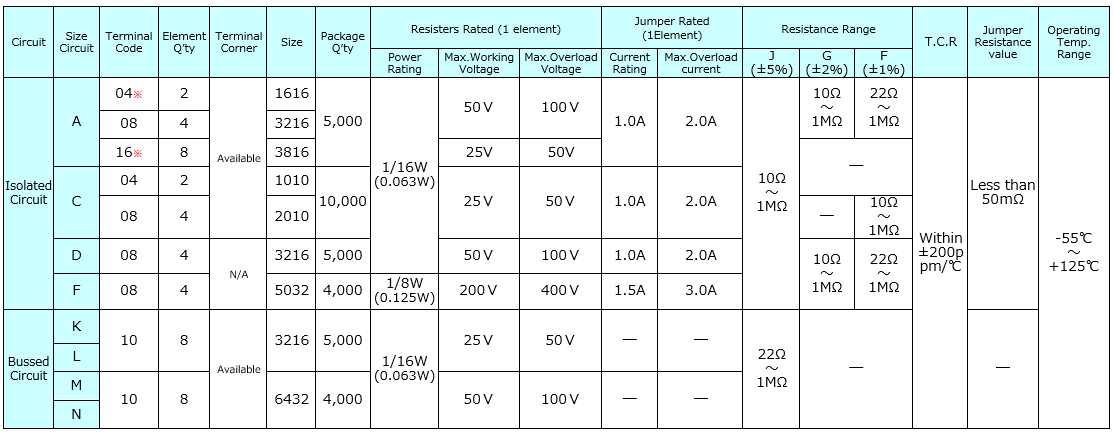

主要特性
![](https://www.akaneohm.com/wp-content/uploads/2016/03/CRE_M-Specifications-Jan.2024.png)

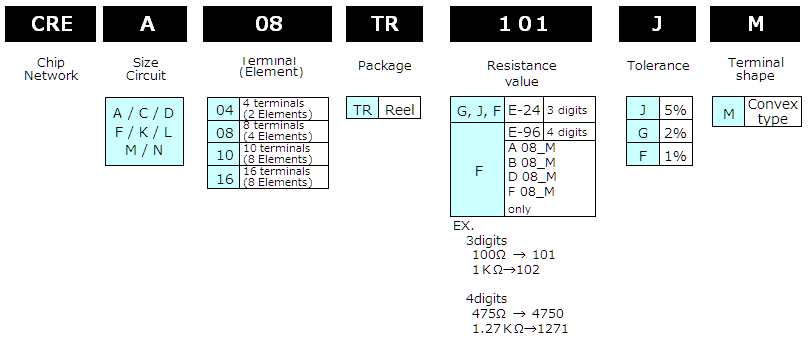

型名
![](https://www.akaneohm.com/wp-content/uploads/2016/03/20220111-cre-m-004.png)
負載功率曲線
![](https://www.akaneohm.com/wp-content/uploads/2016/03/CRE-DC-190207-001.png)

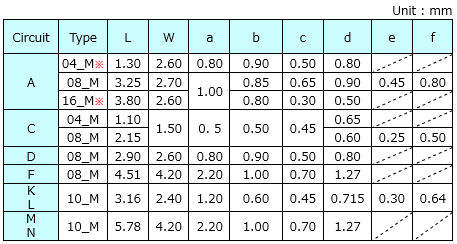

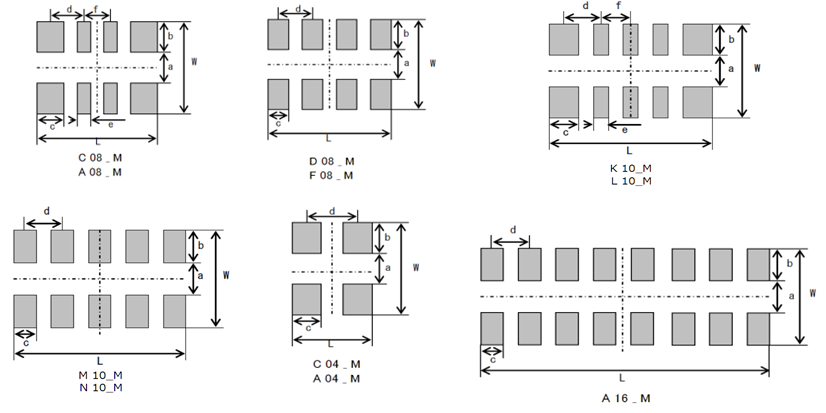

Caution
![](https://www.akaneohm.com/wp-content/uploads/2016/03/CRE-LP-190212-003.png)
![](https://www.akaneohm.com/wp-content/uploads/2016/03/20220111-cre-m-005.png)
![](https://www.akaneohm.com/wp-content/uploads/2016/03/20220111-cre-m-006.png)
