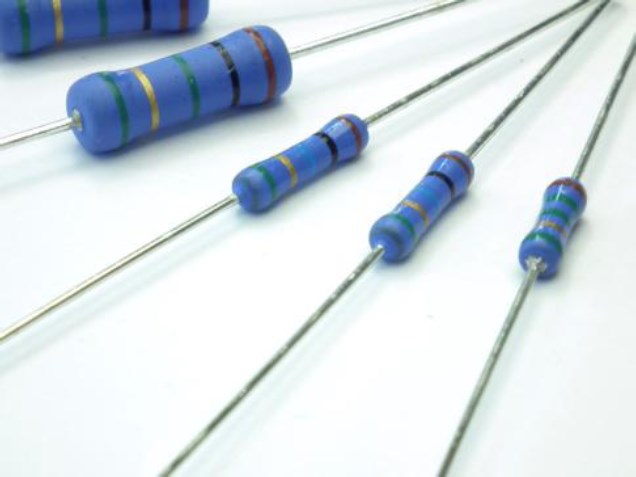

SPR/SPRM 特殊電力型放電用抵抗器
用途
● 電源一次側放電回路
● 電源一次-二次間絶縁
● 耐サージ、スナバ、高電圧回路
特徴
● 安全規格対応(UL、c-UL)
UL1676 &c-UL(CSA22.2.No.1) File No.E214644
● 優れた耐サージ特性
● 外装は難燃性塗料(グレードUL94 V-0)
● RoHS, REACH対応品
● ソリッド抵抗器の代替

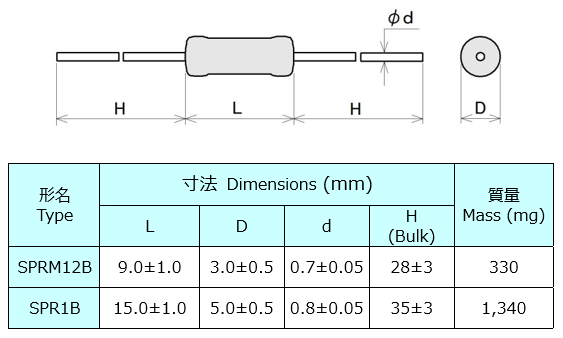

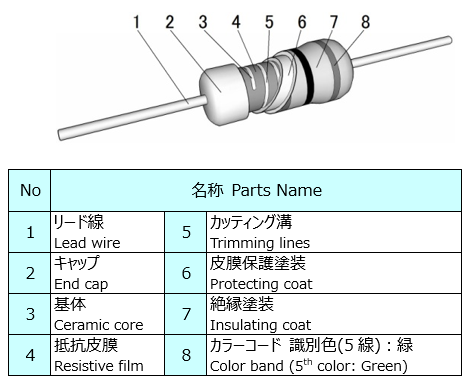

構造・寸法
![](https://www.akaneohm.com/wp-content/uploads/2014/07/SPR-SPRM-01-220118.png)
![](https://www.akaneohm.com/wp-content/uploads/2014/07/SPR-SPRM-02-220118.png)

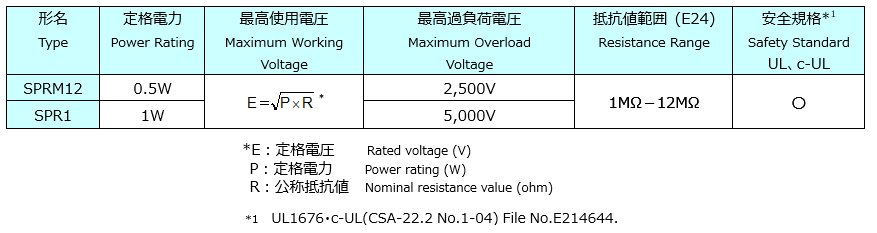

仕様
![](https://www.akaneohm.com/wp-content/uploads/2014/07/SPR-SPRM-03-220118.png)
形名
![](https://www.akaneohm.com/wp-content/uploads/2014/07/SPR-SPRM-04-220118.png)
負荷電力曲線
![](https://www.akaneohm.com/wp-content/uploads/2014/07/SPRM5.png)
表面温度上昇
![](https://www.akaneohm.com/wp-content/uploads/2014/07/SPRM6.png)

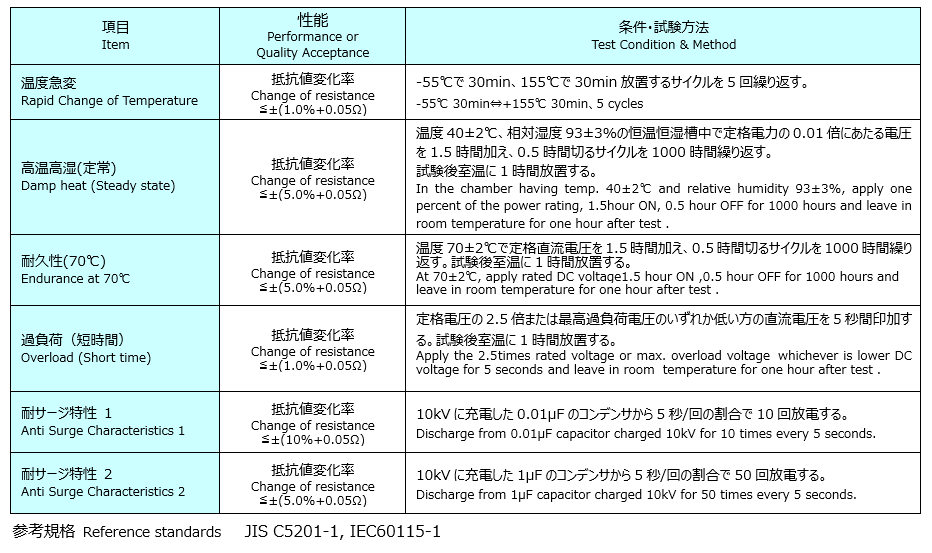

主な特性
![](https://www.akaneohm.com/wp-content/uploads/2014/07/SPR-SPRM-05-220118.png)
リード線抵抗器を加工して自立型抵抗器としてご利用可能です
リード線を加工してリード線タイプの抵抗を下の写真の様に自立式や縦型などに変更可能です。
画像は一例です。ご要望に応じてキンクやコの字、ラジアル、テーピング品等様々なリード線形状に加工致します。
片側キンク
両側キンク
両側キンク・テーピング
ラジアル型
