ASR/ASRM 特殊電力型耐サージ抵抗器

ASR/ASRM 特殊電力型耐サージ抵抗器

用途

● 電源一次側放電回路
● 電源一次-二次間絶縁
● 耐サージ、スナバ、高電圧回路

特徴

● 優れた耐サージ特性
● 1/4W~2Wまでの幅広いバリエーション
● 特殊皮膜系、メタルグレーズ系の2種類から選択可能
● 外装は難燃性塗料(グレードUL94 V-0)
● RoHS, REACH対応品

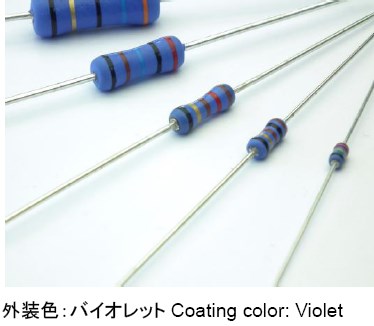

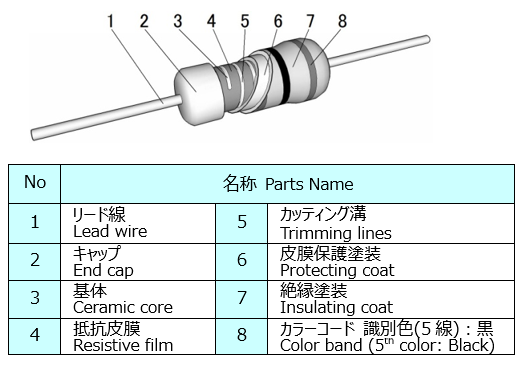

構造・寸法

No 名称 Parts Name
1 リード線
Lead wire
5 カッティング溝
Trimming lines
2 キャップ
End cap
6 皮膜保護塗装
Protecting coat
3 基体
Ceramic core
7 絶縁塗装
Insulating coat
4 抵抗皮膜
Resistive film
8 カラーコード 識別色(5 線):黒
Color band (5thcolor: Black)

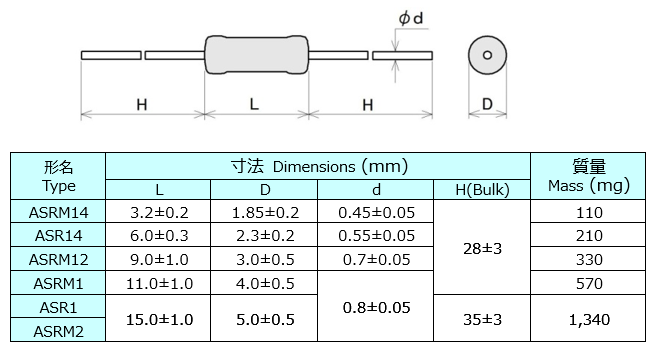

形名
Type
寸法 Dimensions (mm) 質量
Mass (mg)
L D d H(Bulk)
ASRM14 3.2±0.2 1.85±0.2 0.45±0.05 28±3 110
ASR14 6.0±0.3 2.3±0.2 0.55±0.05 210
ASRM12 9.0±1.0 3.0±0.5 0.7±0.05 330
ASRM1 11.0±1.0 4.0±0.5 0.8±0.05 570
ASR1 15.0±1.0 5.0±0.5 35±3 1,340
ASRM2

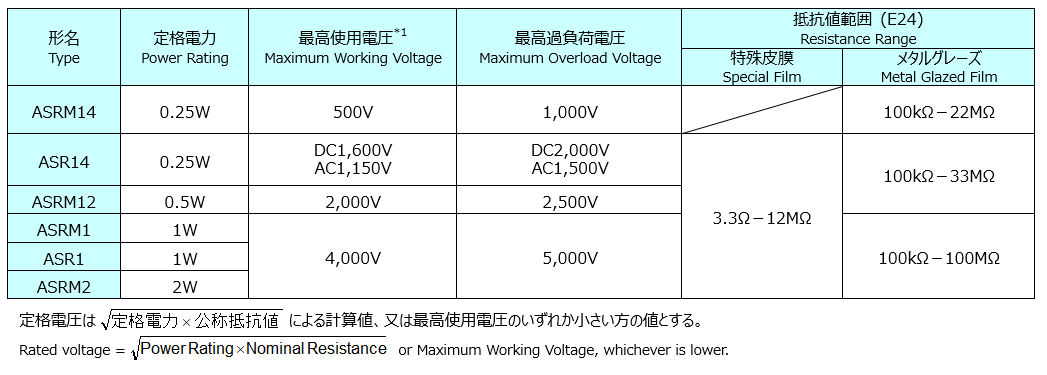

仕様

形名
Type
定格電力
Power Rating
最高使用電圧*1
Maximum Working Voltage
最高過負荷電圧
Maximum Overload Voltage
抵抗値範囲 (E24)
Resistance Range
特殊皮膜
Special Film
メタルグレーズ
Metal Glazed Film
ASRM14 0.25W 500V 1,000V 100kΩ-22MΩ
ASR14 0.25W DC1,600V AC1,150V DC2,000V AC1,500V 3.3Ω-12MΩ 100kΩ-33MΩ
ASRM12 0.5W 2,000V 2,500V
ASRM1 1W 4,000V 5,000V 100kΩ-100MΩ
ASR1 1W
ASRM2 2W

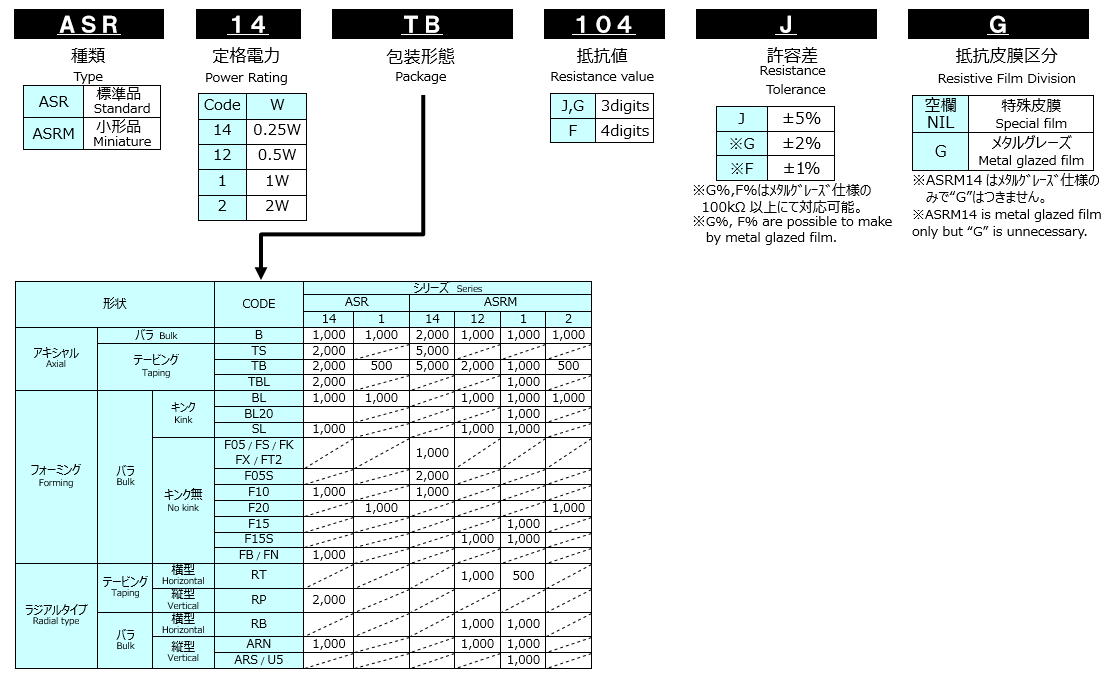

形名

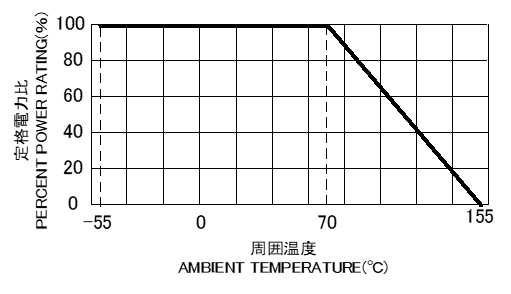

負荷電力曲線

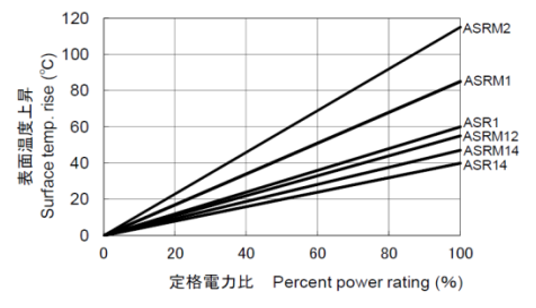

表面温度上昇

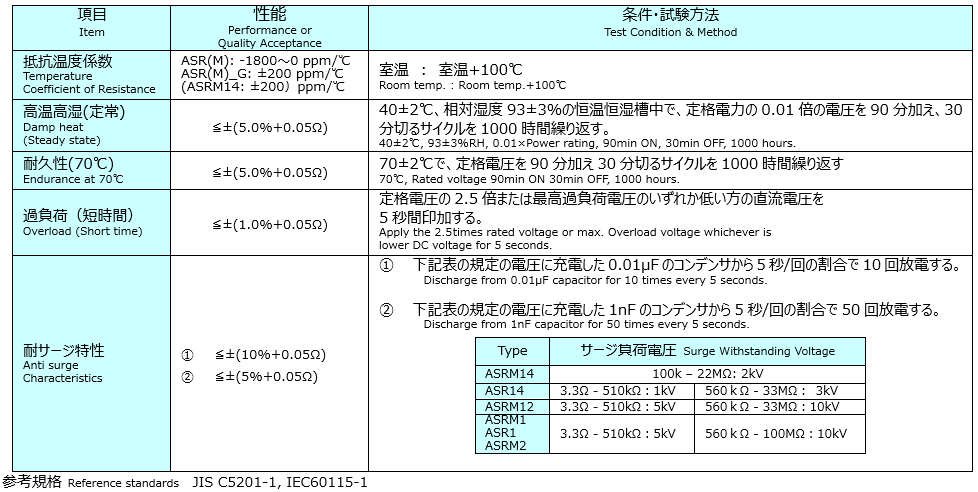

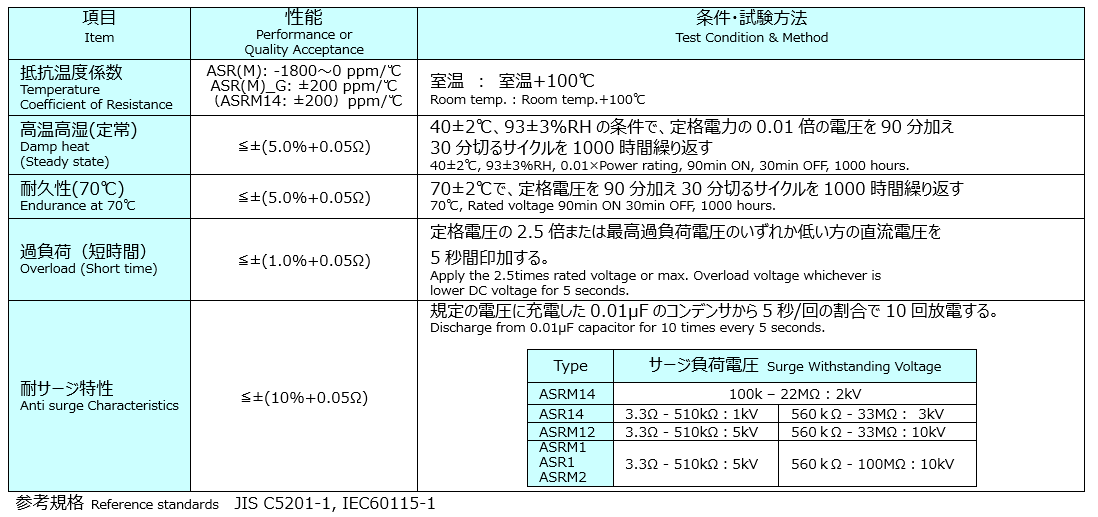

主な特性

項目
Item
性能
Performance or
Quality Acceptance
条件・試験方法
Test Condition & Method
抵抗温度係数
Temperature
Coefficient of Resistance
ASR(M): -1800~0 ppm/℃ ASR(M)_G: ±200 ppm/℃
(ASRM14: ±200)ppm/℃
室温 : 室温+100℃
Room temp. : Room temp.+100℃
高温高湿(定常)
Damp heat (Steady state)
≦±(5.0%+0.05Ω) 40±2℃、93±3%RH の条件で、定格電力の 0.01 倍の電圧を 90 分加え
30 分切るサイクルを 1000 時間繰り返す
40±2℃, 93±3%RH, 0.01×Power rating, 90min ON, 30min OFF, 1000 hours.
耐久性(70℃)
Endurance at 70℃
≦±(5.0%+0.05Ω) 70±2℃で、定格電圧を 90 分加え 30 分切るサイクルを 1000 時間繰り返す
70℃, Rated voltage 90min ON 30min OFF, 1000 hours.
過負荷(短時間)
Overload (Short time)
≦±(1.0%+0.05Ω) 定格電圧の 2.5 倍または最高過負荷電圧のいずれか低い方の直流電圧を
5 秒間印加する。
Apply the 2.5times rated voltage or max. Overload voltage whichever is
lower DC voltage for 5 seconds.
耐サージ特性
Anti surge Characteristics
≦±(10%+0.05Ω) 規定の電圧に充電した 0.01µF のコンデンサから 5 秒/回の割合で 10 回放電する。
Discharge from 0.01µF capacitor for 10 times every 5 seconds.
Type サージ負荷電圧 Surge Withstanding Voltage
ASRM14 100k – 22MΩ : 2kV
ASR14 3.3Ω - 510kΩ:1kV 560kΩ - 33MΩ: 3kV
ASRM12 3.3Ω - 510kΩ:5kV 560kΩ - 33MΩ:10kV
ASRM1 ASR1 ASRM2 3.3Ω - 510kΩ:5kV 560kΩ - 100MΩ:10kV

参考規格 Reference standards JIS C5201-1, IEC60115-1

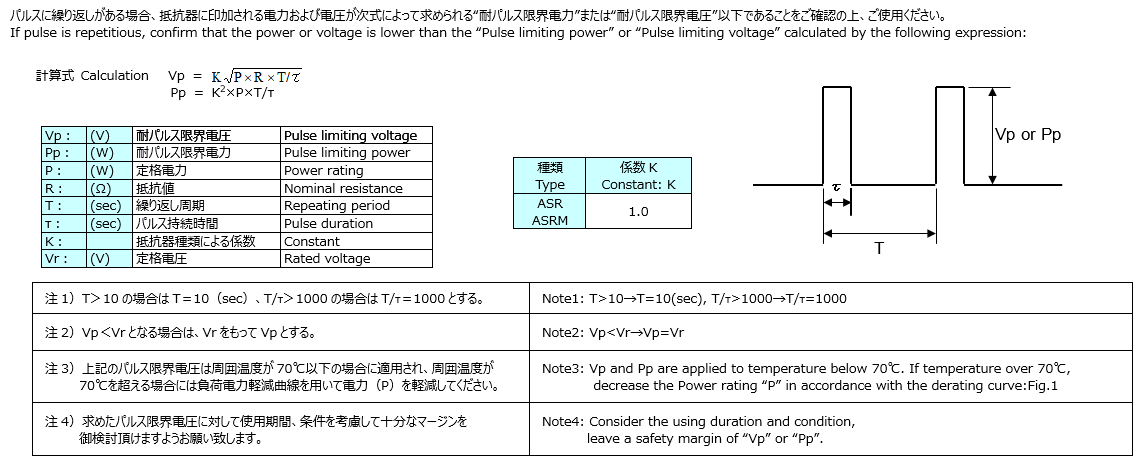

耐パルスに関する注意事項



リード線抵抗器を加工して自立型抵抗器としてご利用可能です

リード線を加工してリード線タイプの抵抗を下の写真の様に自立式や縦型などに変更可能です。
画像は一例です。ご要望に応じてキンクやコの字、ラジアル、テーピング品等様々なリード線形状に加工致します。

  • 片側キンク片側キンク
  • 両側キンク両側キンク
  • 両側キンク両側キンク・テーピング
  • ラジアル型ラジアル型
リード線の加工について
