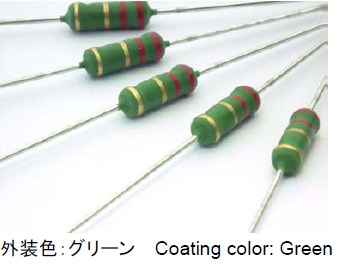

RWF/RWFN 不燃性小型巻線抵抗器
用途
● 電流検出
● 突入電流防止
特徴
● 優れた耐サージ、耐パルス性能
● リードフォーミングに対応
● 外装は難燃性塗料(グレードUL94 V-0)
● RoHS, REACH対応品

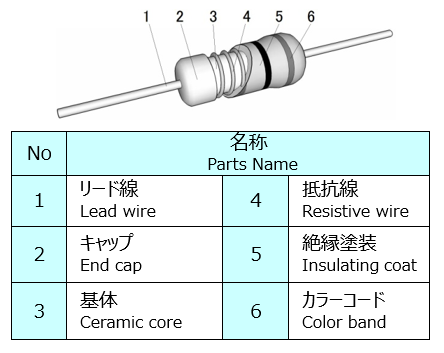

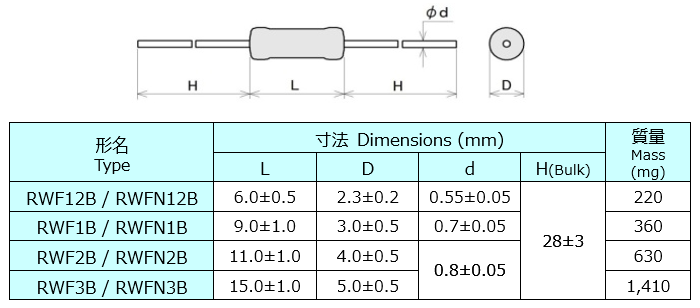

構造・寸法
![](https://www.akaneohm.com/wp-content/uploads/2014/07/RWF-RWFN-01-220117.png)
![](https://www.akaneohm.com/wp-content/uploads/2014/07/RWF-RWFN-02-220117.png)
仕様
![](https://www.akaneohm.com/wp-content/uploads/2014/07/RWF3.png)

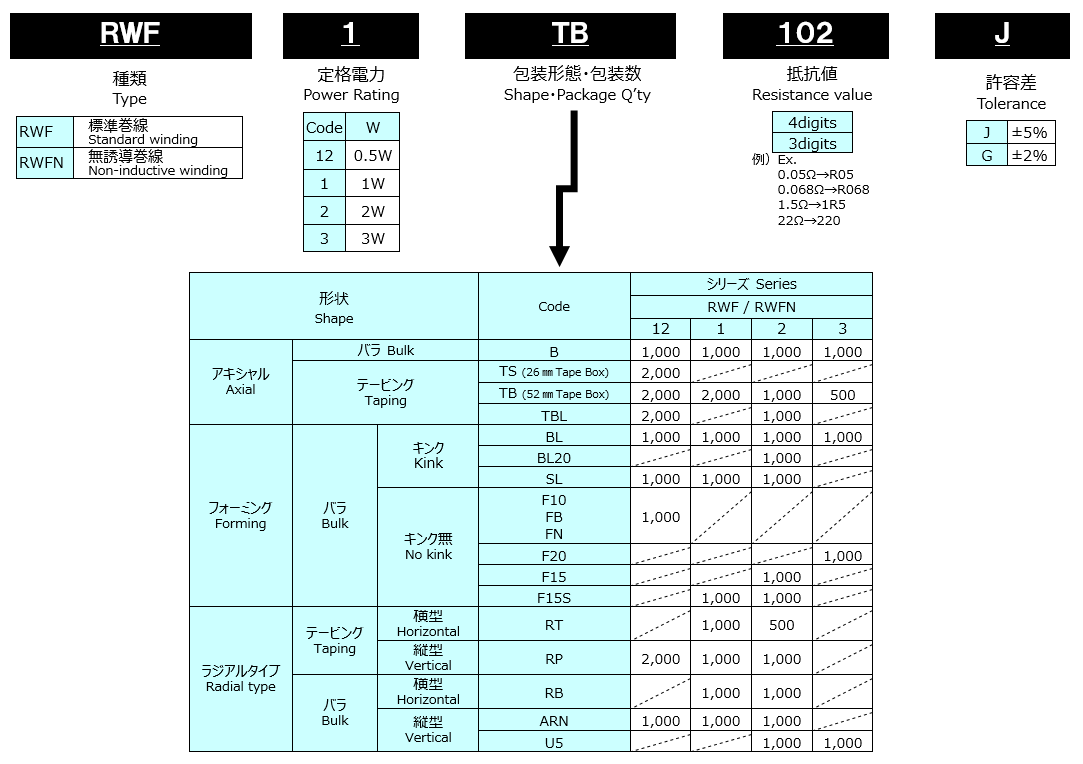

形名
![](https://www.akaneohm.com/wp-content/uploads/2014/07/RWF-How-to-Order-20230701.png)
負荷電力曲線
![](https://www.akaneohm.com/wp-content/uploads/2014/07/RWF5.png)
主な特性
![](https://www.akaneohm.com/wp-content/uploads/2014/07/RWF6.png)
リード線抵抗器を加工して自立型抵抗器としてご利用可能です
リード線を加工してリード線タイプの抵抗を下の写真の様に自立式や縦型などに変更可能です。
画像は一例です。ご要望に応じてキンクやコの字、ラジアル、テーピング品等様々なリード線形状に加工致します。
片側キンク
両側キンク
両側キンク・テーピング
ラジアル型
