CBR 電流検出用ブレード抵抗器
用途
● 電流検出用ほか
● 金属板抵抗の置換えに最適
特徴
● 新しい構造の電流検出用抵抗。
● コンパクトな軽量、薄型タイプ。
● 高精度な電流検出が可能。
(抵抗値許容差F%、G%も対応可能。)
● 少煙セメントを使用。
● RoHS,REACH対応品。
構造・寸法

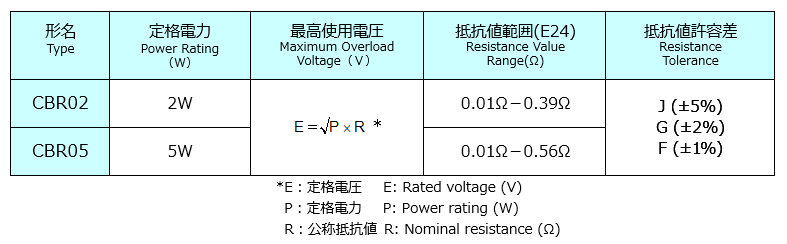

仕様

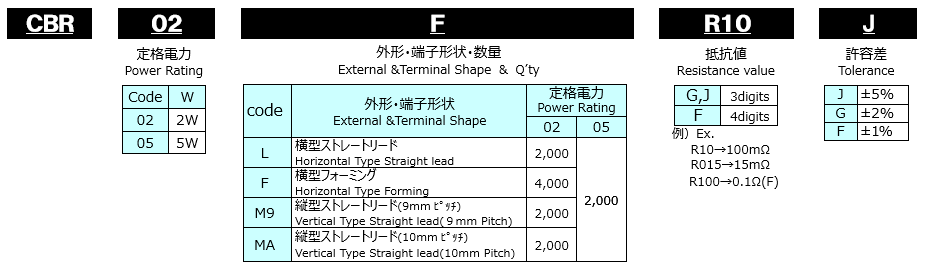

形名

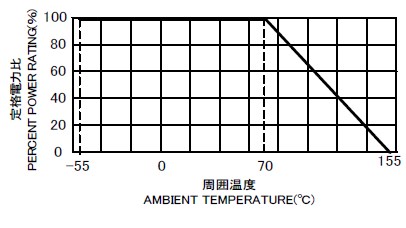

負荷電力曲線

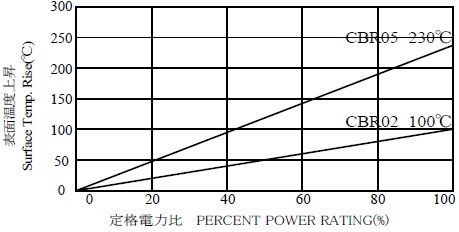

表面温度上昇

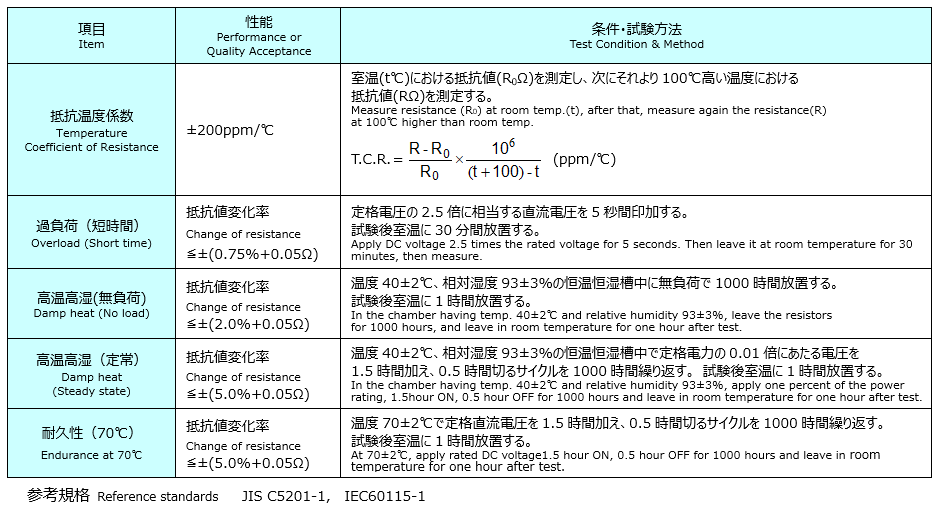

主な特性

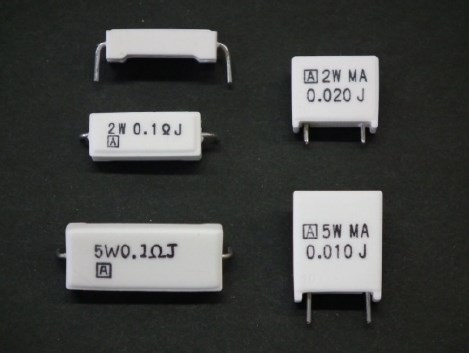

リード線抵抗器を加工して自立型抵抗器としてご利用可能です
リード線を加工してリード線タイプの抵抗を下の写真の様に自立式や縦型などに変更可能です。
画像は一例です。ご要望に応じてキンクやコの字、ラジアル、テーピング品等様々なリード線形状に加工致します。
片側キンク
両側キンク
両側キンク・テーピング
ラジアル型
