HDM 高信頼性耐湿型特殊皮膜抵抗器
用途
● インバータ回路
● スイッチング電源
● ACアダプタ
特徴
● カーボン抵抗器の汎用性を活かした高信頼性抵抗器
● 長寿命、高耐湿性
● RoHS、REACH対応品

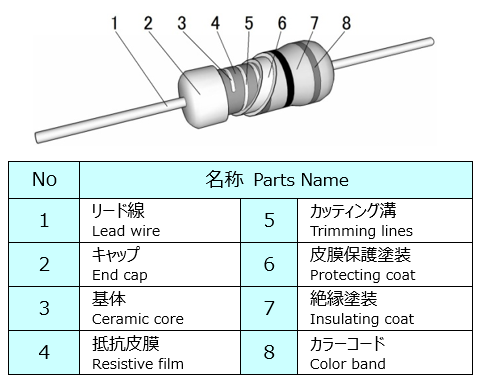

構造・寸法
![](https://www.akaneohm.com/wp-content/uploads/2014/07/RDF-RDMF-01-220117.png)
![](https://www.akaneohm.com/wp-content/uploads/2014/07/HDM2.png)
仕様
![](https://www.akaneohm.com/wp-content/uploads/2014/07/HDM3.png)

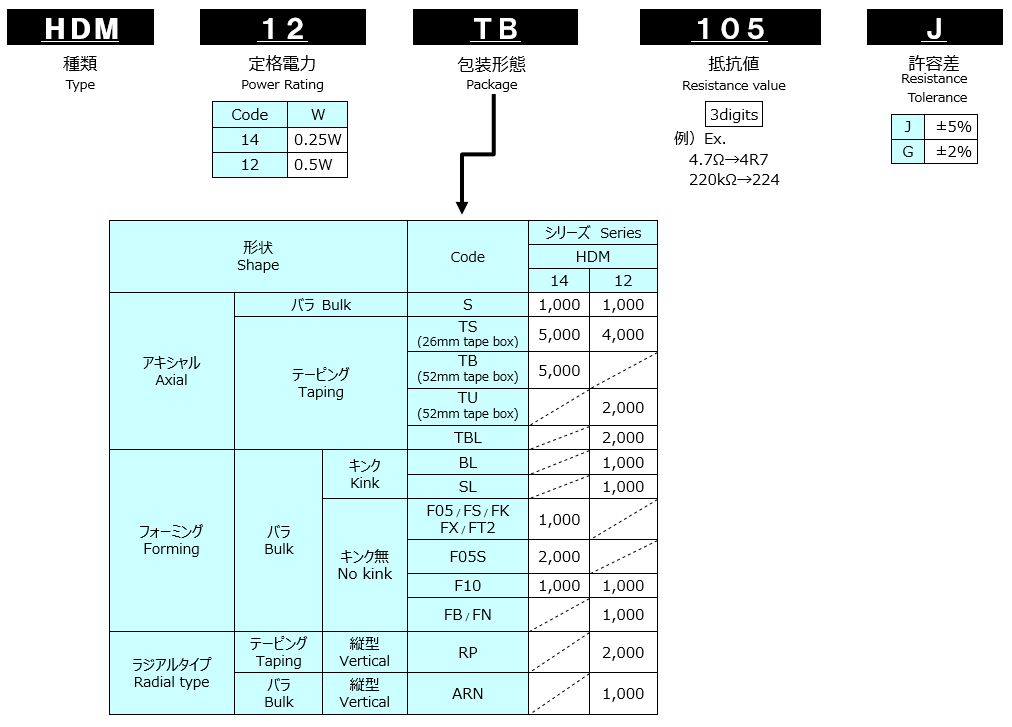

形名
![](https://www.akaneohm.com/wp-content/uploads/2014/07/HDM-How-to-Order-20230701.png)
負荷電力曲線
![](https://www.akaneohm.com/wp-content/uploads/2014/07/HDM5.png)
表面温度上昇
![](https://www.akaneohm.com/wp-content/uploads/2014/07/HDM6.png)
主な特性
![](https://www.akaneohm.com/wp-content/uploads/2014/07/HDM7.png)
リード線抵抗器を加工して自立型抵抗器としてご利用可能です
リード線を加工してリード線タイプの抵抗を下の写真の様に自立式や縦型などに変更可能です。
画像は一例です。ご要望に応じてキンクやコの字、ラジアル、テーピング品等様々なリード線形状に加工致します。
片側キンク
両側キンク
両側キンク・テーピング
ラジアル型
