FRN　ヒューズ固定抵抗器

用途

● 安全回路

特徴

● 通常時は抵抗として機能するヒューズ抵抗器。

● 安定した溶断特性で異常時に素早く回路を遮断。

● 外装は難燃性塗料(グレードUL94 V-0)

● RoHS, REACH対応品

この製品はサンプル請求が可能です この製品はサンプル請求が可能です

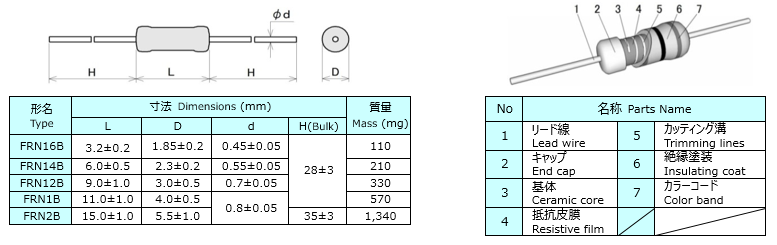

構造・寸法

仕様

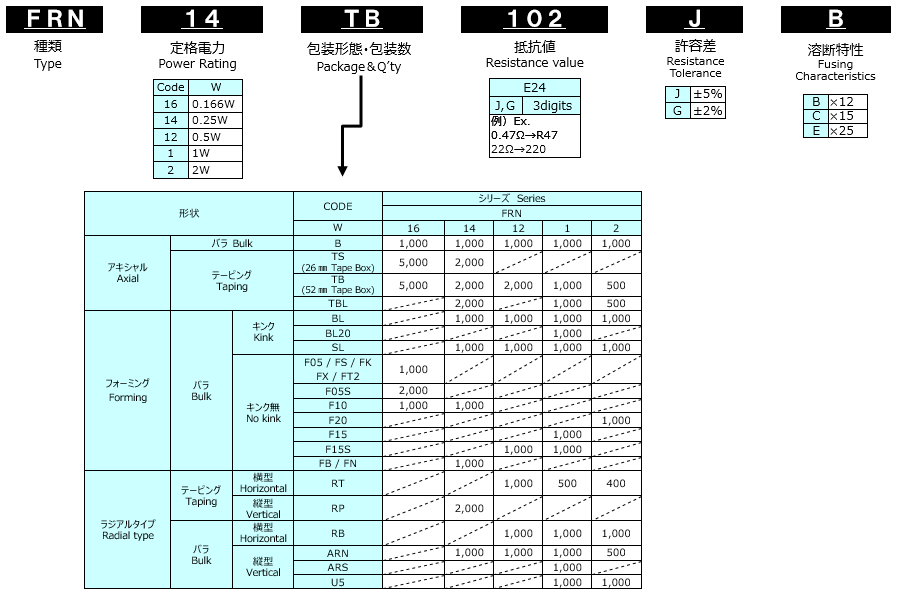

形名

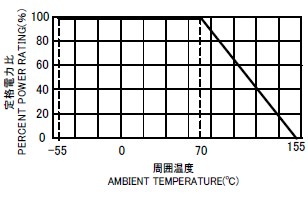

負荷電力曲線

主な特性

溶断特性例

溶断特性に関する注意事項

  •  “溶断”とは公称抵抗値に対して100 倍以上になった状態を言います。
  •  溶断時には特性上、抵抗値が一旦低下してから溶断に至り、その低下率は初期値に対して最大で80%程度になることがあります。
  • そのため回路の電圧または電流容量が不足すると溶断に至らないなど、不慮の不具合が発生する場合があります。
    特に定電流回路の場合はご注意ください。
  •  回路設計の際は上記を配慮いただき、実機での動作確認を十分行っていただくようお願いします。

リード線抵抗器を加工して自立型抵抗器としてご利用可能です

リード線を加工してリード線タイプの抵抗を下の写真の様に自立式や縦型などに変更可能です。
画像は一例です。ご要望に応じてキンクやコの字、ラジアル、テーピング品等様々なリード線形状に加工致します。

  • 片側キンク片側キンク
  • 両側キンク両側キンク
  • 両側キンク両側キンク・テーピング
  • ラジアル型ラジアル型
リード線の加工について
