製品情報

CSS/CSSH 超精密電流検出チップ抵抗器

用途

● スイッチング電源
● 電圧調整器
● DC-DC変換器、アダプター バッテリーパック、充電器
● PDA、電話機
● 電源制御機

特徴

● 高電力金属合金電流検出用抵抗
● 低インダクタンス(0.5nH~5nH)
● 225℃までの高温動作可能
(275℃までの使用…要工場確認)
● 優れた周波数特性
● 低熱起電力(1μV/℃未満)
● 独自の技術により、超低抵抗値製造可能。
● AEC-Q200対応品
● RoHS, REACH対応, 鉛フリ-, ハロゲンフリー

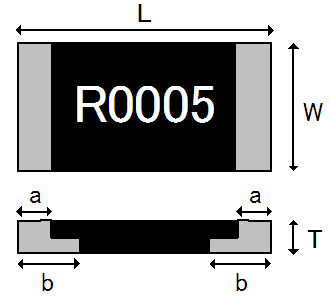

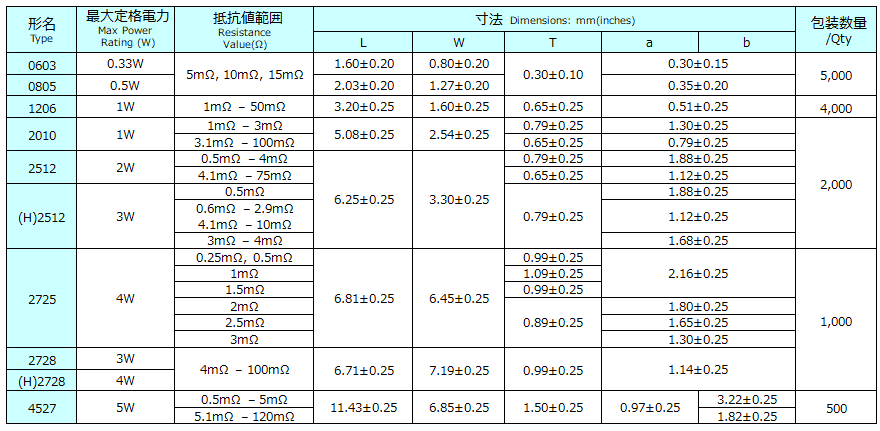

構造・寸法

    20150706 41

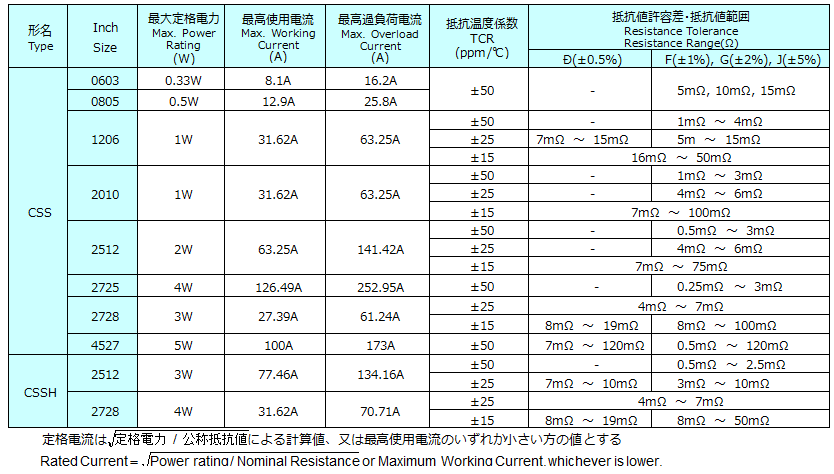

仕様

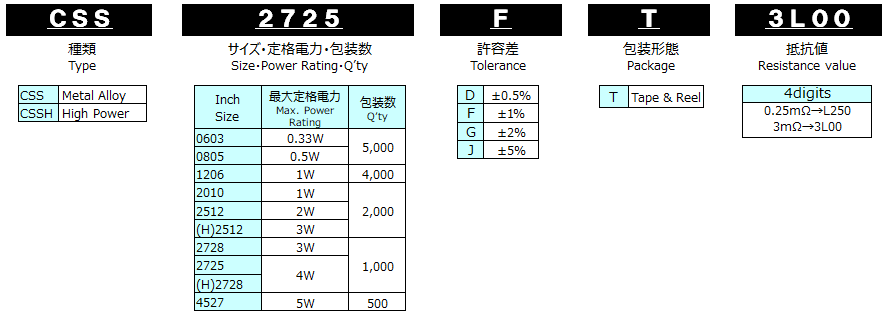

形名

負荷電力曲線

20160908-014

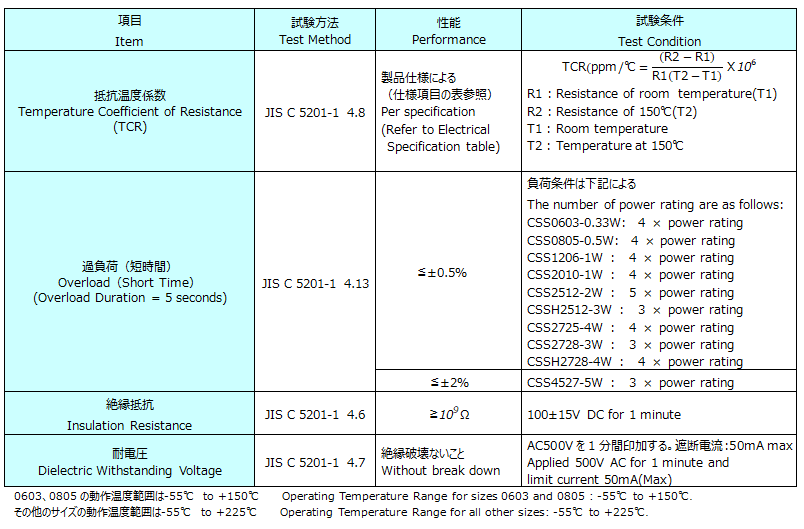

主な特性

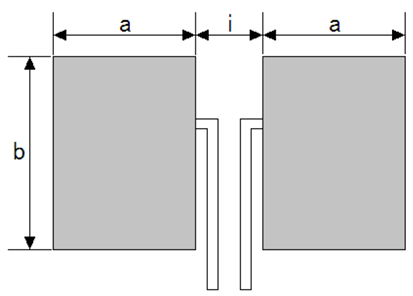

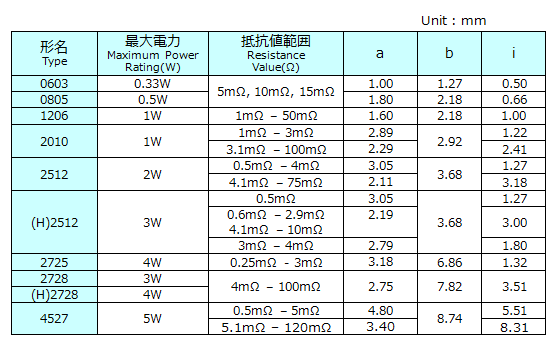

使用上の注意

20151125 06

20151126 07

リード線抵抗器を加工して自立型抵抗器としてご利用可能です

リード線を加工してリード線タイプの抵抗を下の写真の様に自立式や縦型などに変更可能です。
画像は一例です。ご要望に応じてキンクやコの字、ラジアル、テーピング品等様々なリード線形状に加工致します。

  • 片側キンク片側キンク
  • 両側キンク両側キンク
  • 両側キンク両側キンク・テーピング
  • ラジアル型ラジアル型
