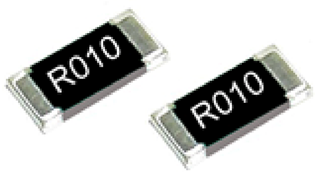

CSR/CSRN 厚膜電流検出抵抗器

用途

● スイッチング電源
● 電圧調整器
● DC-DC変換器、アダプター, バッテリーパック、充電器
● PDA、電話機
● 電源制御機

特徴

● 低インダクタンス(標準で0.2nH以下)
● チップサイズは0402~1225
● 定格電力は3Wまで用意
● カスタム抵抗値対応可能
● 0805, 2010, 2512サイズ品は狭端子対応可能(CSRN)
● RoHS、Reach対応、ハロゲンフリー対応品

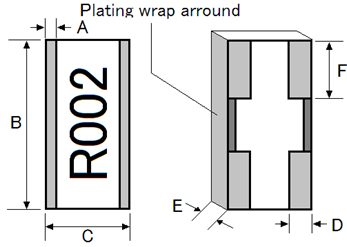

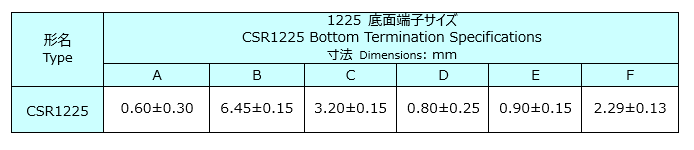

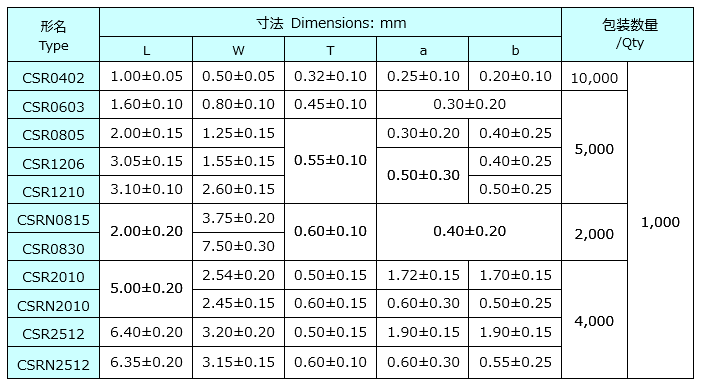

構造・寸法

20160907 002

20160907 004

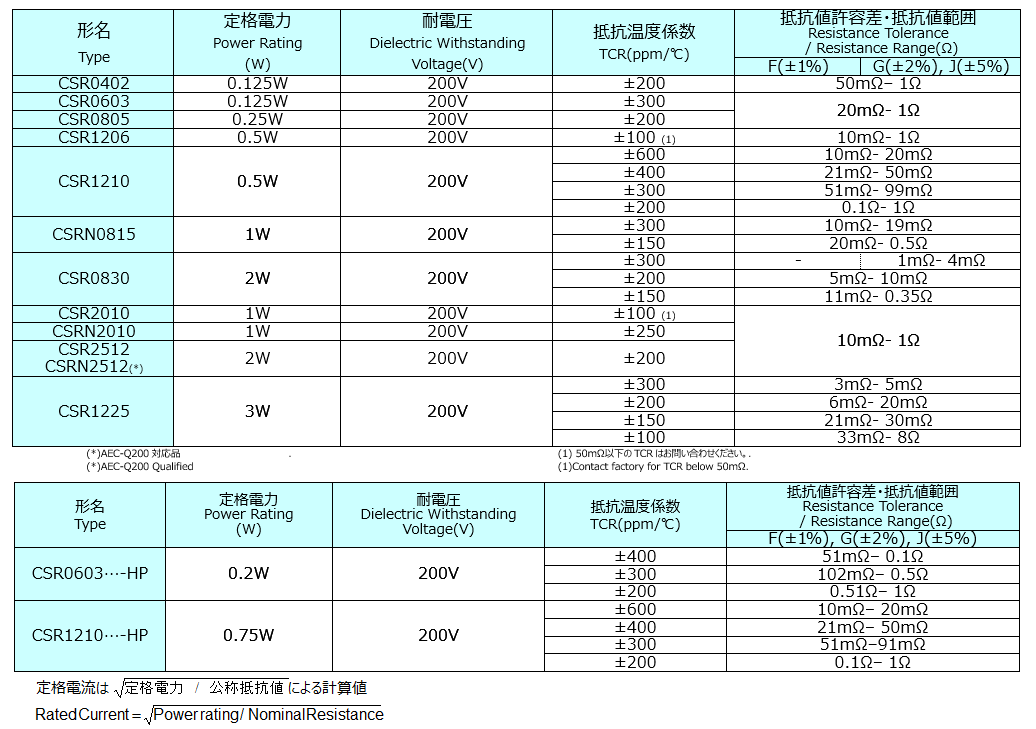

仕様

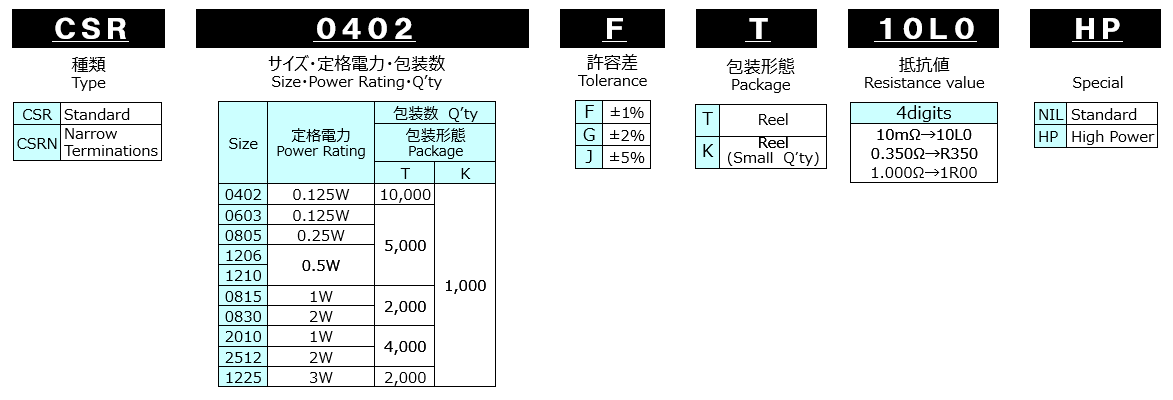

形名

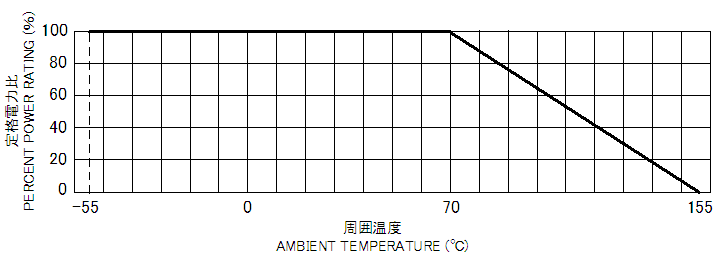

負荷電力曲線

20150703 6

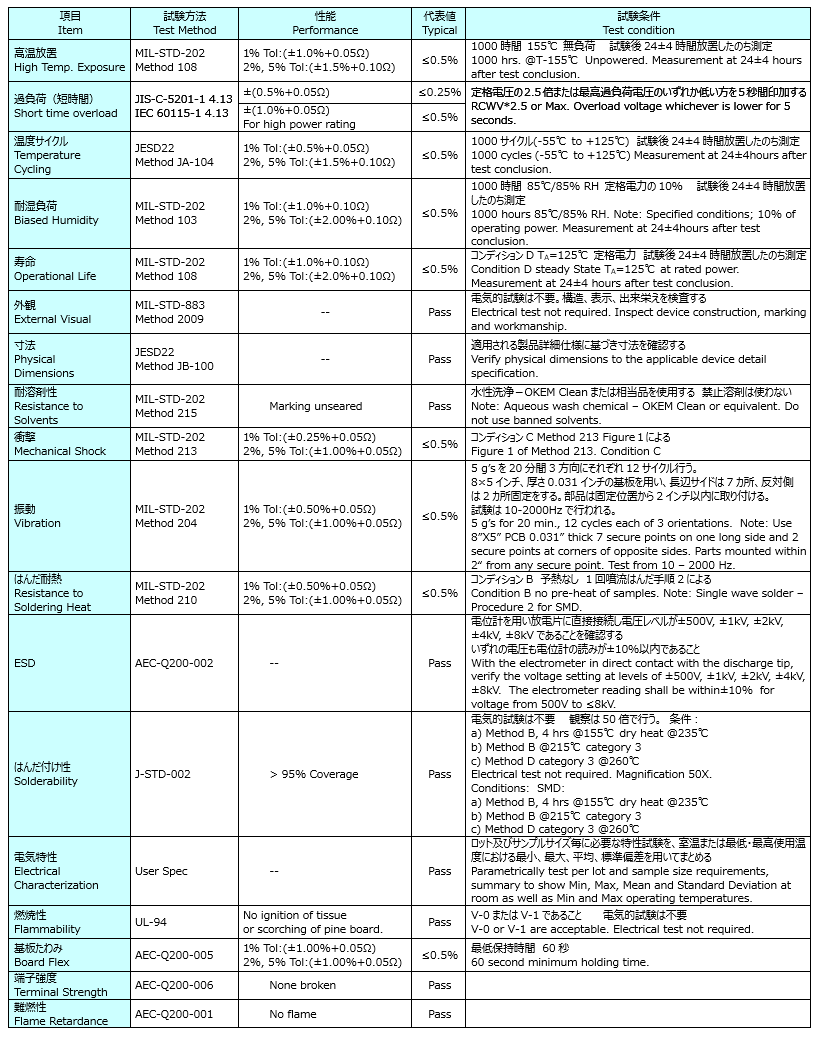

主な特性

リード線抵抗器を加工して自立型抵抗器としてご利用可能です

リード線を加工してリード線タイプの抵抗を下の写真の様に自立式や縦型などに変更可能です。
画像は一例です。ご要望に応じてキンクやコの字、ラジアル、テーピング品等様々なリード線形状に加工致します。

  • 片側キンク片側キンク
  • 両側キンク両側キンク
  • 両側キンク両側キンク・テーピング
  • ラジアル型ラジアル型
リード線の加工について
