RSF/RSMF Flameproof Metal Oxide Film Fixed Resistors
用途
● Inverter circuit.
● Switching power supply.
● AC adapter.
特徴
● High-reliability power type resistors
● Self-stand type & radial taping are available.
● Coating is flame retardant grade “UL94 V-0”.
● RoHS, REACH compliant

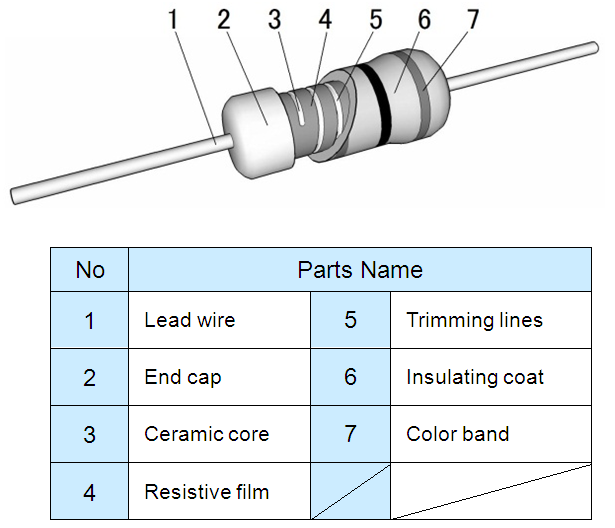

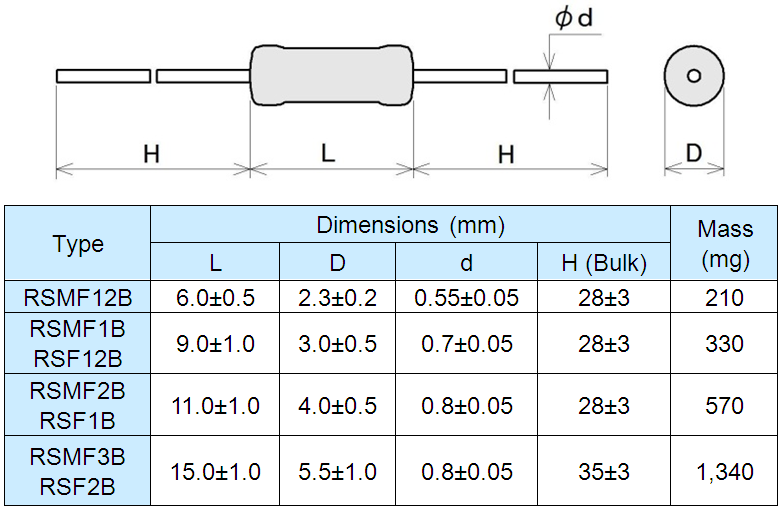

構造・尺寸
![](https://www.akaneohm.com/wp-content/uploads/2014/07/RSF-RSMF-01-220117.png)
![](https://www.akaneohm.com/wp-content/uploads/2014/07/RSF-RSMF-02-220117.png)
主要特性
![](https://www.akaneohm.com/wp-content/uploads/2014/07/RSF-RSMF-03-220117.png)

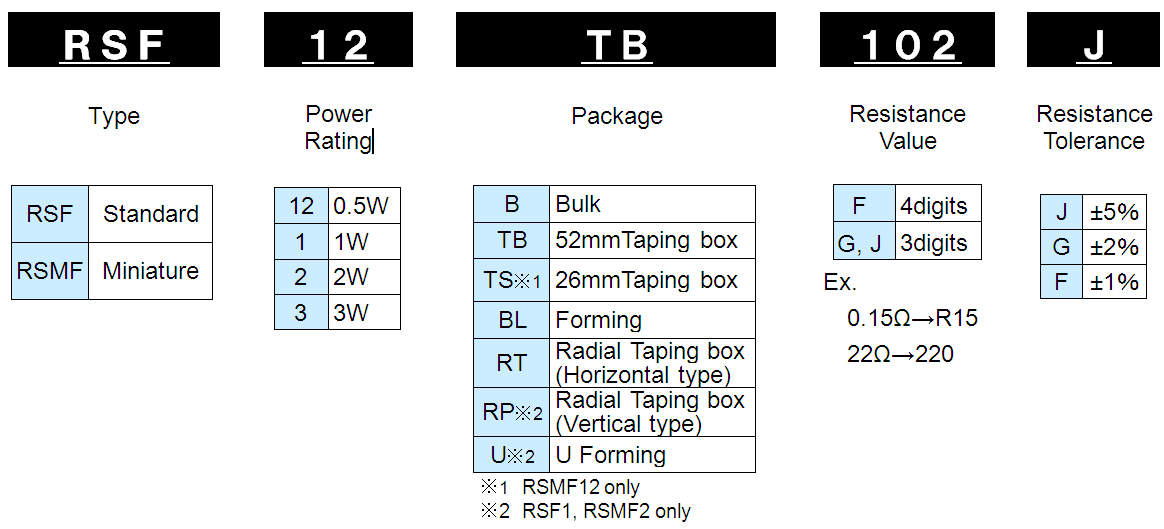

型名
![](https://www.akaneohm.com/wp-content/uploads/2014/07/RSMF-How-to-Order-20230701.png)
負載功率曲線
![20150728 05](https://www.akaneohm.com/wp-content/uploads/2015/07/20150728-05.png)
表面温度上昇
![20150728 08](https://www.akaneohm.com/wp-content/uploads/2015/07/20150728-08.png)
![20150728 09](https://www.akaneohm.com/wp-content/uploads/2015/07/20150728-09.png)
Characteristics
![20150728 07](https://www.akaneohm.com/wp-content/uploads/2015/07/20150728-07.png)
