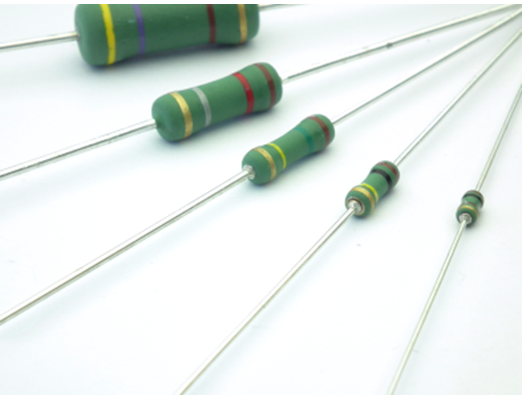

RSPF/RSPL Flameproof Special Power Resistors
Application
● Inverter circuit
● Switching power supply
● AC adapter
Features
● High-reliability power type resistors
● RSF series’ upper limit resistance value is available.
● Self-stand type & radial taping are available.
● Coating is flame retardant grade “UL94 V-0”.
● RoHS, REACH compliant

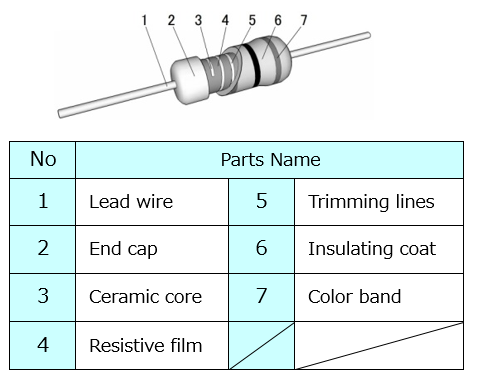

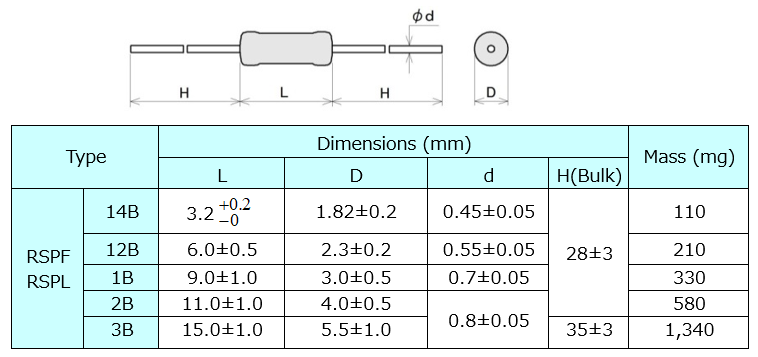

Construction・Dimensions
![](https://www.akaneohm.com/wp-content/uploads/2014/07/RSPF-RSPL-01-220117.png)
![](https://www.akaneohm.com/wp-content/uploads/2014/07/RSPF-RSPL-02-220117.png)
Specifications
![](https://www.akaneohm.com/wp-content/uploads/2015/07/rspf-e-20210225.png)

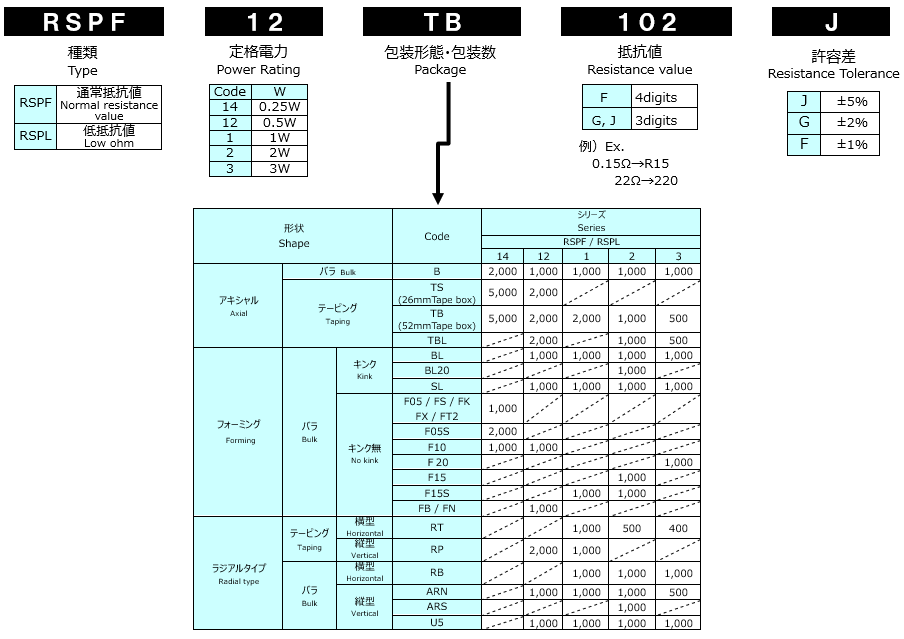

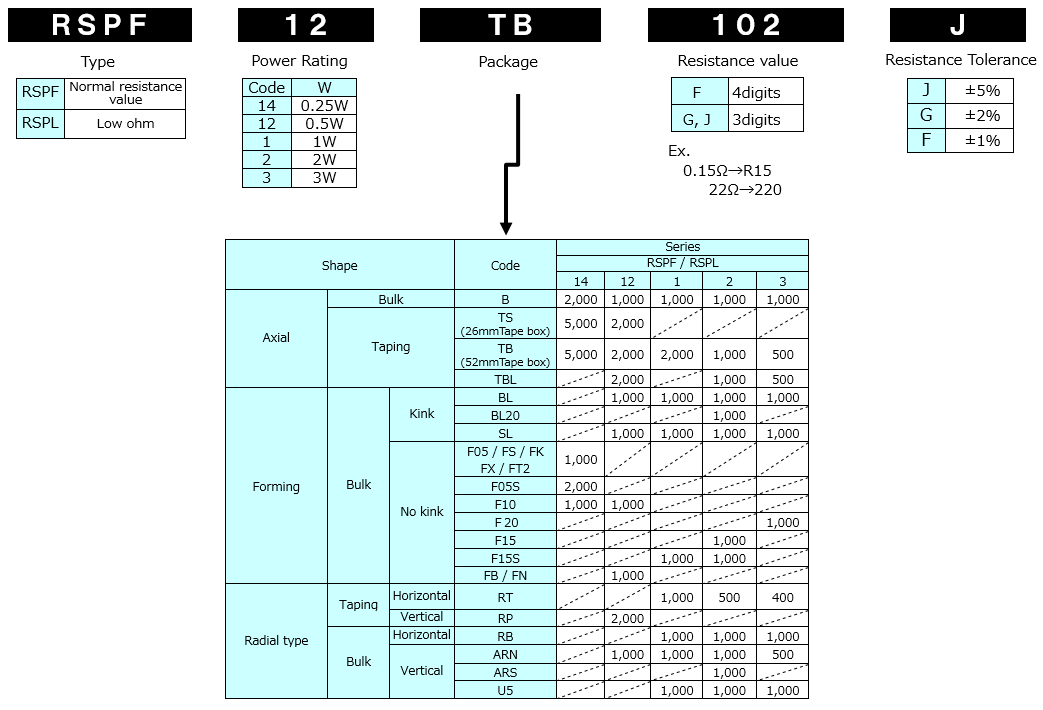

How to Code
![](https://www.akaneohm.com/wp-content/uploads/2014/07/RSPF-Hoe-to-Order-20230701.png)
Power Derating Curve
![](https://www.akaneohm.com/wp-content/uploads/2015/07/RSPF5.png)
Surface Temperature Rise
![](https://www.akaneohm.com/wp-content/uploads/2015/07/RSPF6.png)
Characteristics
![](https://www.akaneohm.com/wp-content/uploads/2015/07/RSPF7.png)
