RWT05A 温度ヒューズ内蔵セメント抵抗器
用途
● 電源回路の突入電流防止用
● 過負荷、過熱時の回路保護用
特徴
● 温度ヒューズと巻線抵抗の一体型構造による確実で素早い遮断特性
● 市場をリードする超薄型タイプがラインナップ。
● 安心設計の少煙タイプが標準仕様。
● 業界トップクラスの優れた耐サージ特性
● UL1412・CSA認定品
(UL file No. E255350, CSA file No. 229946)
● RoHS対応品

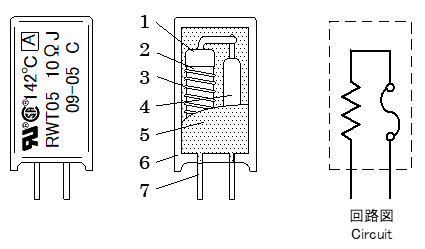

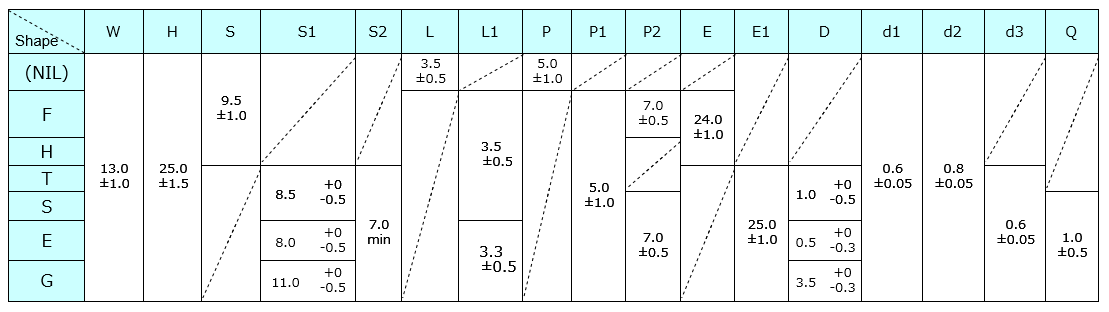

構造・寸法

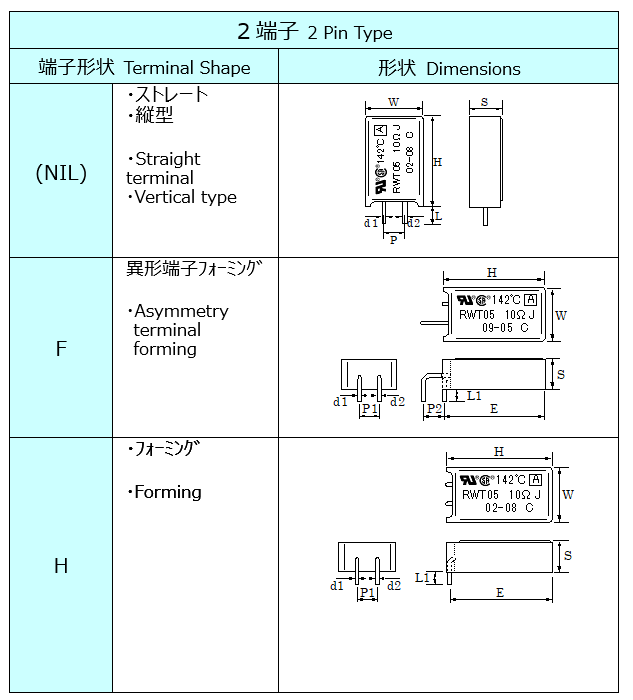

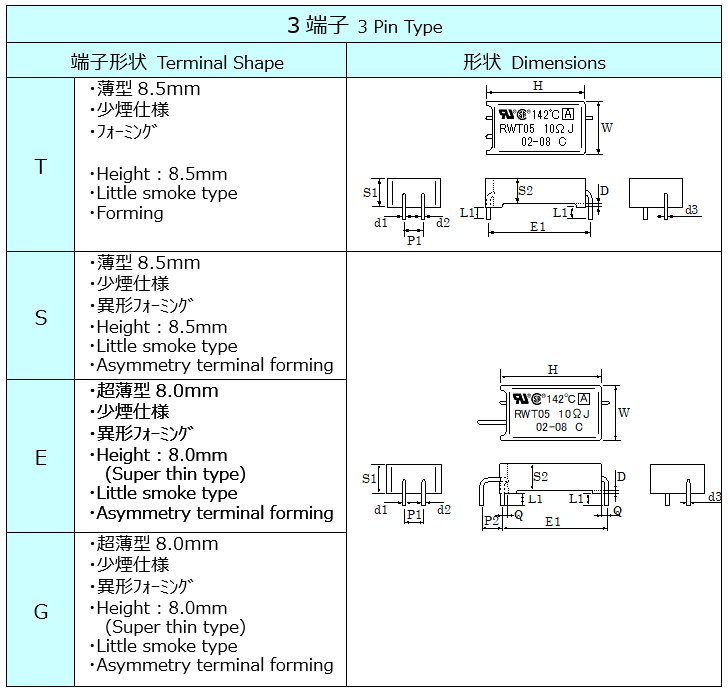

形状

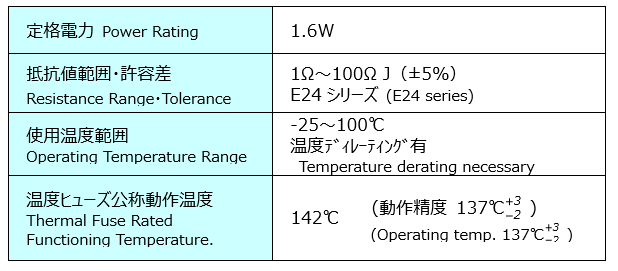

仕様

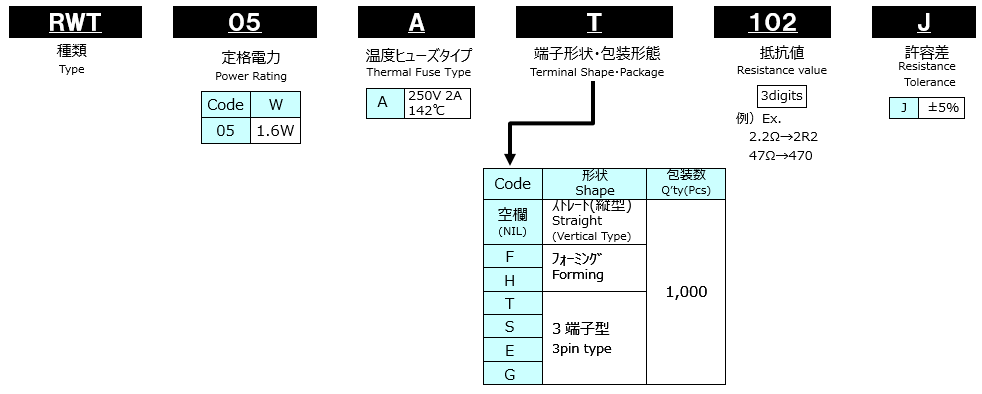

形名

使用上の注意

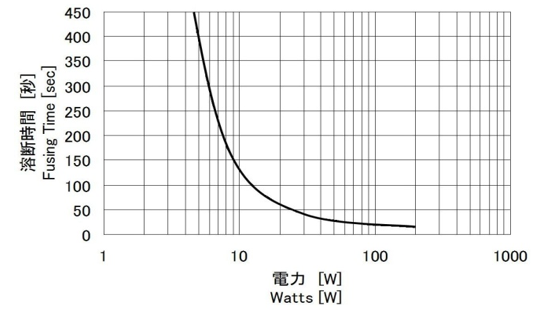

溶断特性例

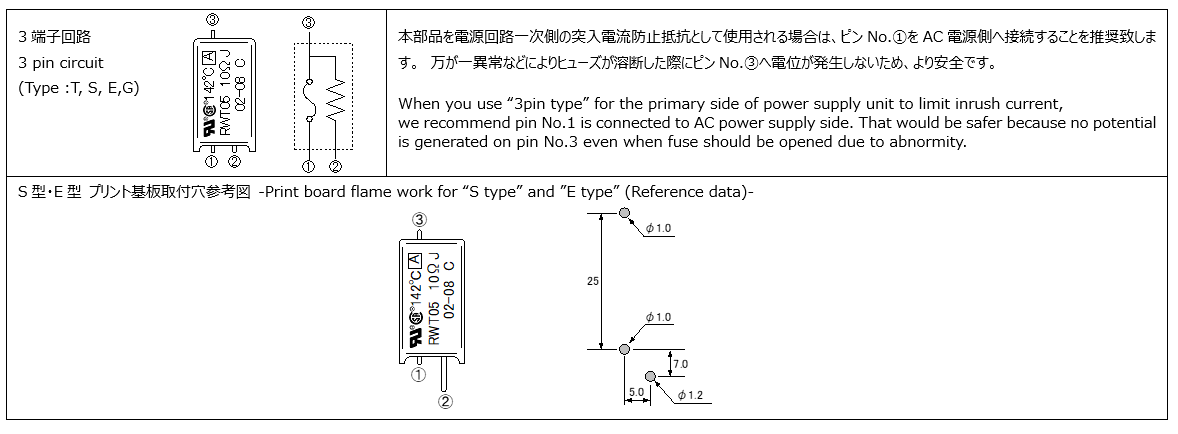

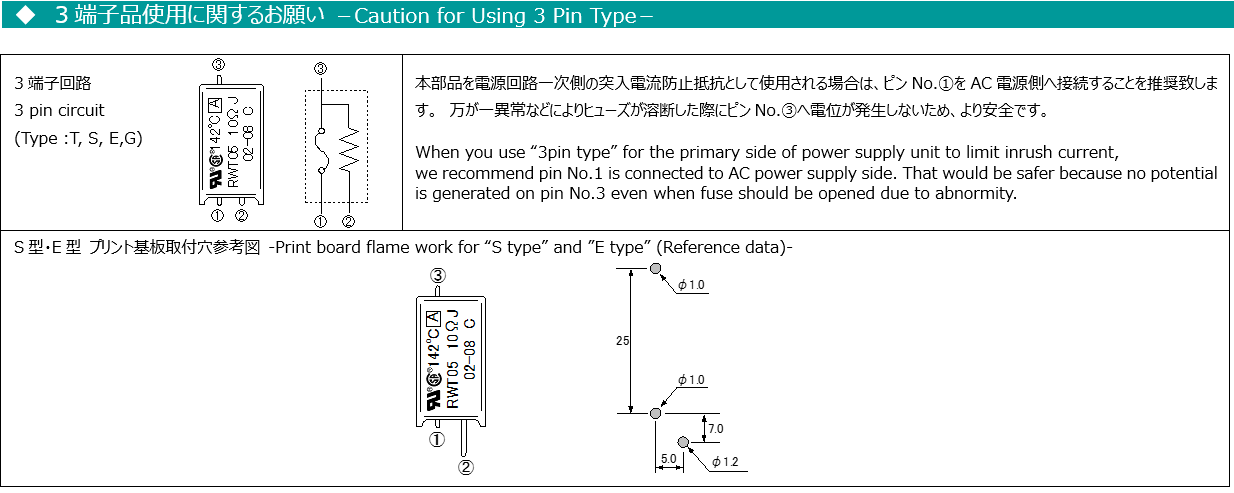

3 端子品使用に関するお願い

リード線抵抗器を加工して自立型抵抗器としてご利用可能です
リード線を加工してリード線タイプの抵抗を下の写真の様に自立式や縦型などに変更可能です。
画像は一例です。ご要望に応じてキンクやコの字、ラジアル、テーピング品等様々なリード線形状に加工致します。
片側キンク
両側キンク
両側キンク・テーピング
ラジアル型
