製品情報

HCS 大電流シャント抵抗器

用途

● スイッチング電源
● 電圧調整器
● DC-DC変換器、アダプター
バッテリーパック、充電器
● PDA、電話機
● 電源制御機
● 電源モジュール
● 周波数変換器
● 電流検出器
● 自動車、電源管理等の大電流制御

特徴

● 定格電圧は10Wまで
● 抵抗値は0.2mΩ~5mΩ
● 5930サイズの電流値は224A
● 長期間の優れた安定性
● AEC-Q200 対応
● RoHS、REACH対応品, ハロゲンフリー

構造・寸法

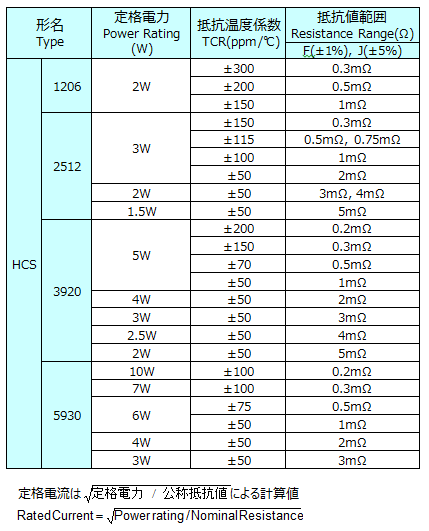

仕様

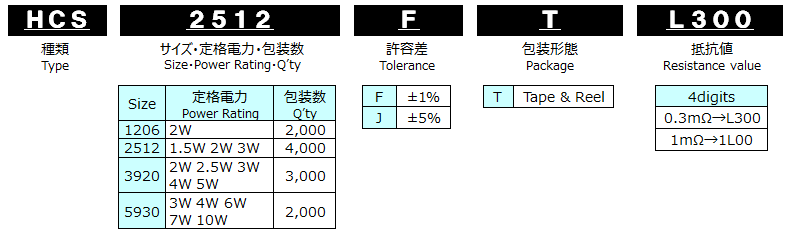

形名

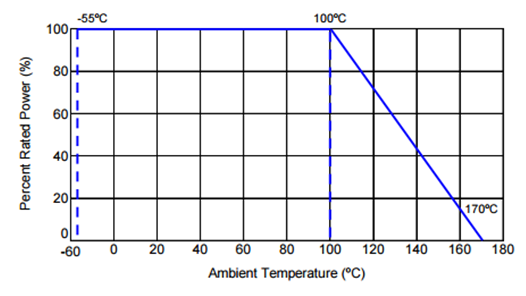

負荷電力曲線

20150703 22

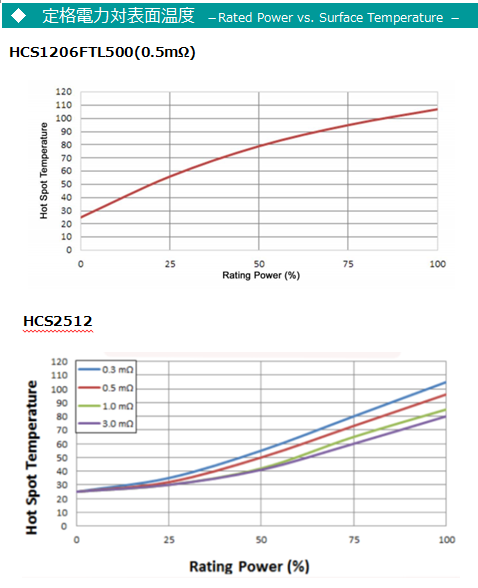

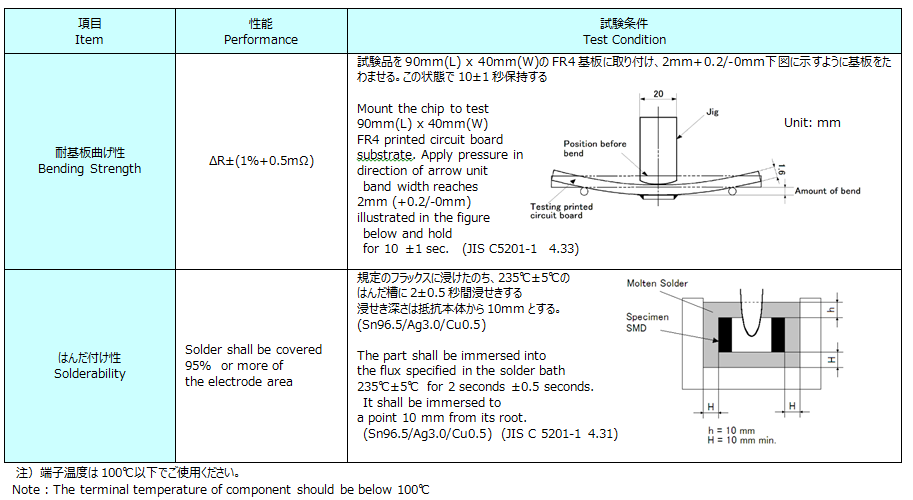

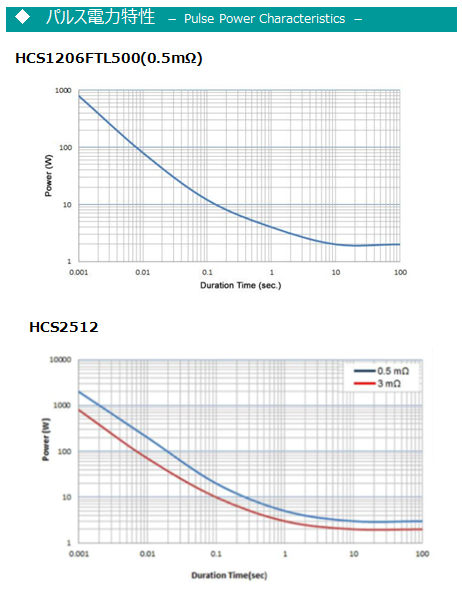

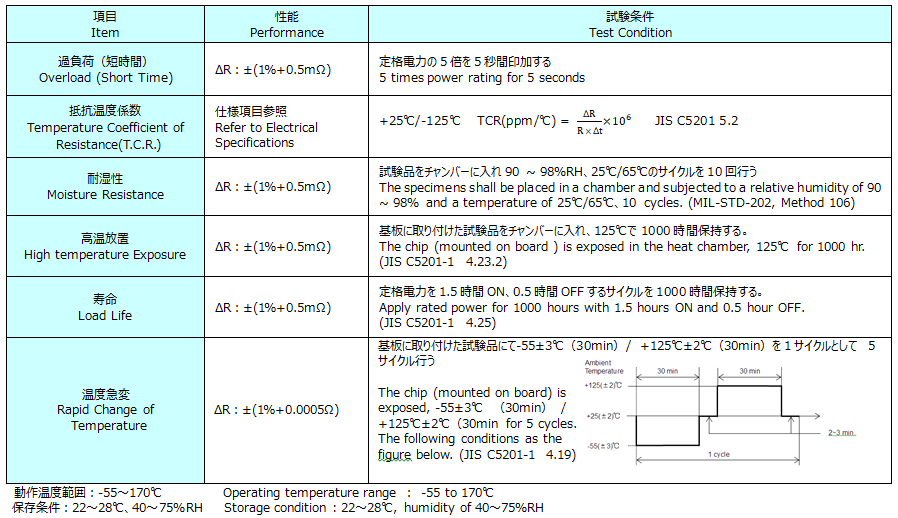

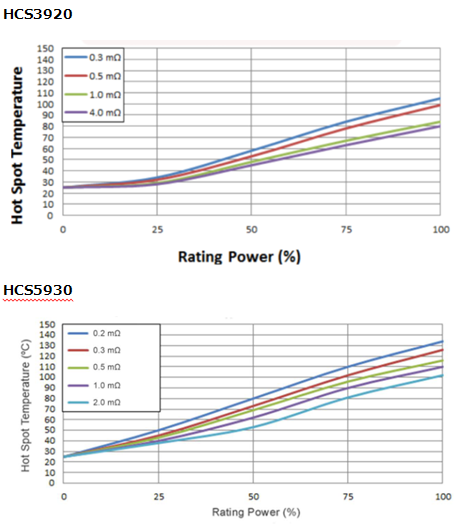

主な特性

.

使用上の注意

20151126 01

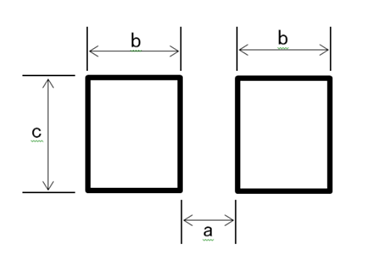

20151126 02

リード線抵抗器を加工して自立型抵抗器としてご利用可能です

リード線を加工してリード線タイプの抵抗を下の写真の様に自立式や縦型などに変更可能です。
画像は一例です。ご要望に応じてキンクやコの字、ラジアル、テーピング品等様々なリード線形状に加工致します。

  • 片側キンク片側キンク
  • 両側キンク両側キンク
  • 両側キンク両側キンク・テーピング
  • ラジアル型ラジアル型
