HCJ 大電流ジャンパーチップ抵抗器
用途
● スイッチング電源
● 電圧調整器
● DC-DC変換器、アダプター、
バッテリーパック、充電器
● PDA、電話機
● 電源制御機
特徴
● サイズは0201から2512まで
● 0201 0402サイズの最大抵抗値は3mΩ以下
その他のサイズは0.5mΩ以下(2010は0.2mΩ以下)
● AEC-Q200対応
● RoHS/Reach対応(鉛フリー)、ハロゲンフリー

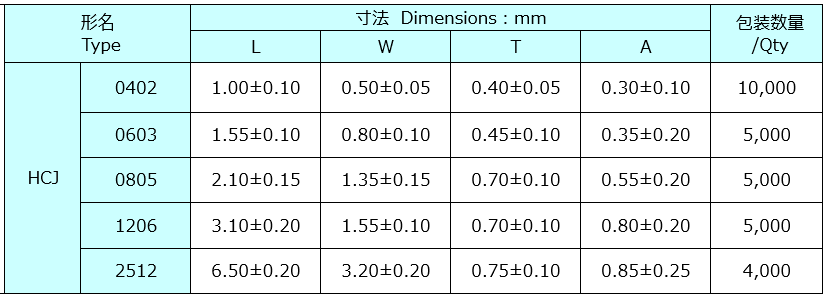

構造・寸法
![20160907 013](https://www.akaneohm.com/wp-content/uploads/2015/07/20160907-013-1.png)
![](https://www.akaneohm.com/wp-content/uploads/2015/07/HCJ-02-220114.png)

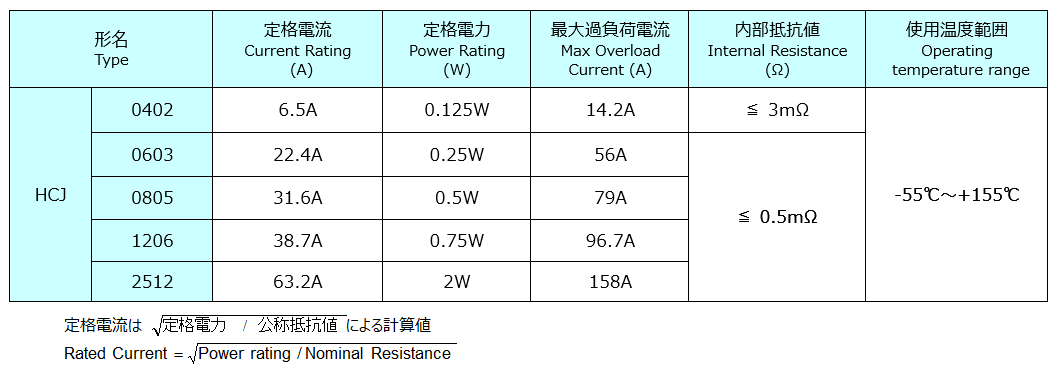

仕様
![](https://www.akaneohm.com/wp-content/uploads/2015/07/HCJ-01-20220127.png)
形名
![](https://www.akaneohm.com/wp-content/uploads/2015/07/HCJ-03-220114.png)

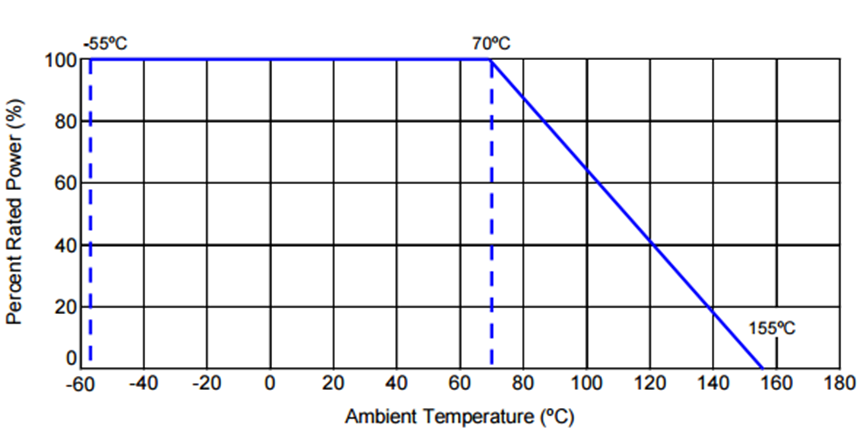

負荷電力曲線
![20150703 15](https://www.akaneohm.com/wp-content/uploads/2015/07/20150703-15.png)

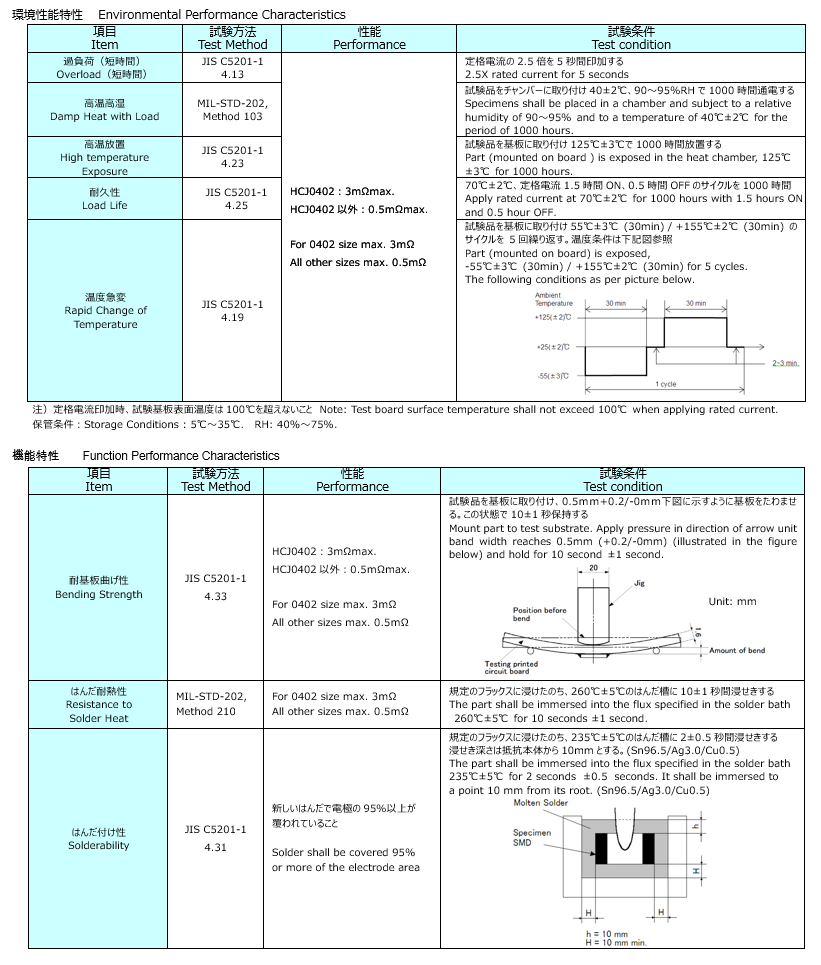

主な特性
![](https://www.akaneohm.com/wp-content/uploads/2015/07/HCJ-04-220114.png)
リード線抵抗器を加工して自立型抵抗器としてご利用可能です
リード線を加工してリード線タイプの抵抗を下の写真の様に自立式や縦型などに変更可能です。
画像は一例です。ご要望に応じてキンクやコの字、ラジアル、テーピング品等様々なリード線形状に加工致します。
片側キンク
両側キンク
両側キンク・テーピング
ラジアル型
