CRS 耐サージ用角型厚膜チップ抵抗器
用途
● 電源回路、車載、インバーター、スナバ回路
特徴
● 0603から2512の6形状でシリーズを構成。
● 3 層構造の電極とメタルグレーズ厚膜抵抗体による高い信頼性。
● リフロー、フローはんだ付けのいずれにも対応。
● テーピングリールにより各種自動実装機に対応。
● AEC-Q200対応

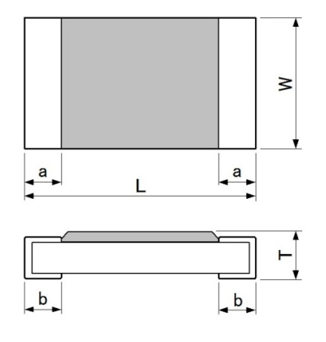

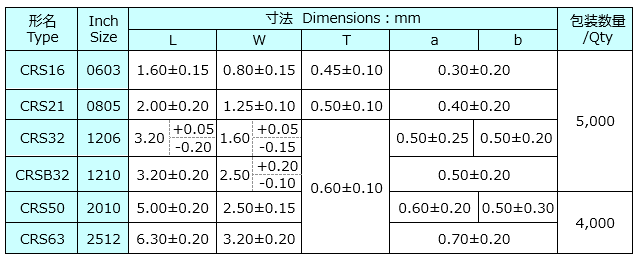

構造・寸法
![](https://www.akaneohm.com/wp-content/uploads/2014/07/CRS0-2-1.png)
![](https://www.akaneohm.com/wp-content/uploads/2015/08/20220111-CRS-01.png)
仕様
![](https://www.akaneohm.com/wp-content/uploads/2014/07/CRS-20210617-002.png)
形名
![](https://www.akaneohm.com/wp-content/uploads/2014/07/CRS-20210617-003.png)
ワンパルス限界電⼒
![](https://www.akaneohm.com/wp-content/uploads/2014/07/スクリーンショット-2021-06-16-094645.png)
負荷電力曲線
![CRS 負荷電力曲線](https://www.akaneohm.com/wp-content/uploads/2014/07/SnapCrab_No-00402.jpg)
リード線抵抗器を加工して自立型抵抗器としてご利用可能です
リード線を加工してリード線タイプの抵抗を下の写真の様に自立式や縦型などに変更可能です。
画像は一例です。ご要望に応じてキンクやコの字、ラジアル、テーピング品等様々なリード線形状に加工致します。
片側キンク
両側キンク
両側キンク・テーピング
ラジアル型
