CR 厚膜チップ抵抗器
用途
● 電気機器全般
特徴
● 0201から2512の8形状でシリーズを構成しています。
● 3層構造の電極とメタルグレーズ厚膜抵抗体により高い信頼性が得られます。
● リフロー、フローはんだ付けのいずれにも対応します。
● AEC-Q200対応

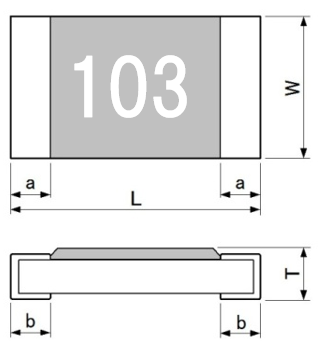

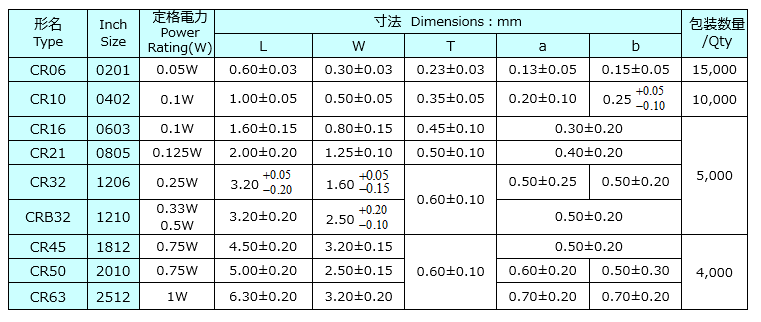

構造・寸法
![](https://www.akaneohm.com/wp-content/uploads/2014/07/CR2.png)
![](https://www.akaneohm.com/wp-content/uploads/2014/07/20220111-CR-01.png)

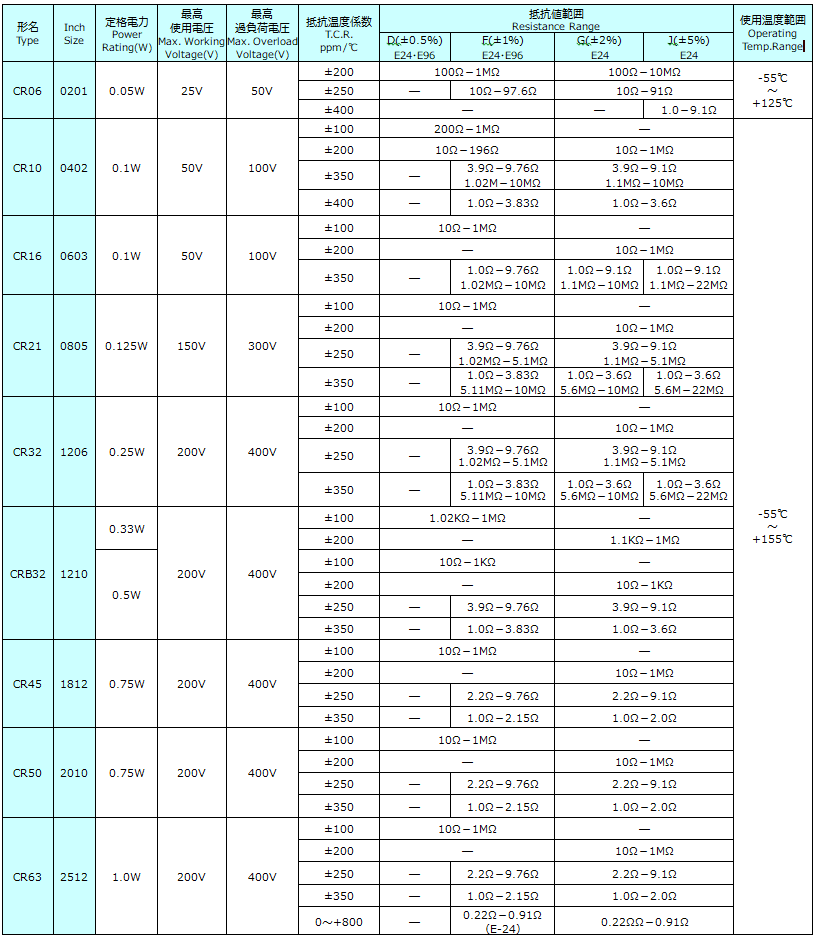

仕様
![](https://www.akaneohm.com/wp-content/uploads/2014/07/20220111-CR-02-1.png)

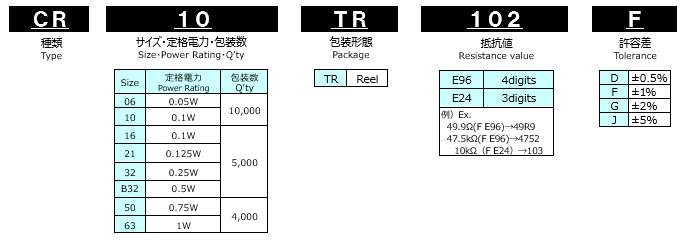

形名
![](https://www.akaneohm.com/wp-content/uploads/2014/07/20220111-CR-03.png)

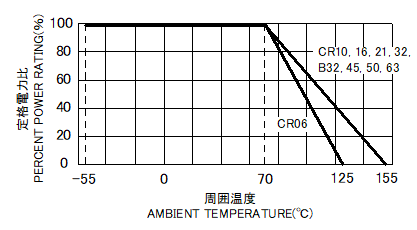

負荷電力曲線
![](https://www.akaneohm.com/wp-content/uploads/2014/07/20220111-CR-04.png)
リード線抵抗器を加工して自立型抵抗器としてご利用可能です
リード線を加工してリード線タイプの抵抗を下の写真の様に自立式や縦型などに変更可能です。
画像は一例です。ご要望に応じてキンクやコの字、ラジアル、テーピング品等様々なリード線形状に加工致します。
片側キンク
両側キンク
両側キンク・テーピング
ラジアル型
