CLR 低抵抗角型厚膜チップ抵抗器
用途
● 電源回路保護、バッテリーパックの充放電、インバーター、モーター制御回路、小型機器の高精度電流検出
特徴
● 0402から2512の7形状でシリーズを構成しています。
● 定格電力は一般抵抗器のランクアップに対応。
(例0402:1/16W→1/8W)
● 熱伝導性に優れるため、高電力化を実現。
● AEC-Q200対応

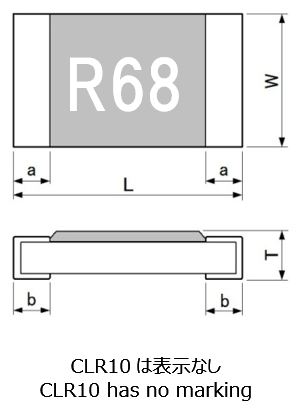

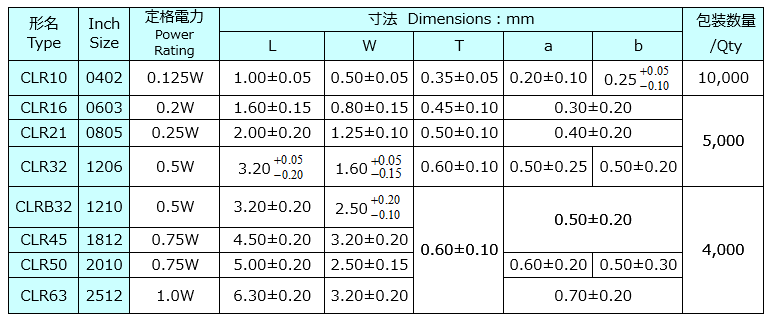

構造・寸法
![](https://www.akaneohm.com/wp-content/uploads/2014/07/CLR2.png)
![](https://www.akaneohm.com/wp-content/uploads/2014/07/20220111-CLR-01.png)

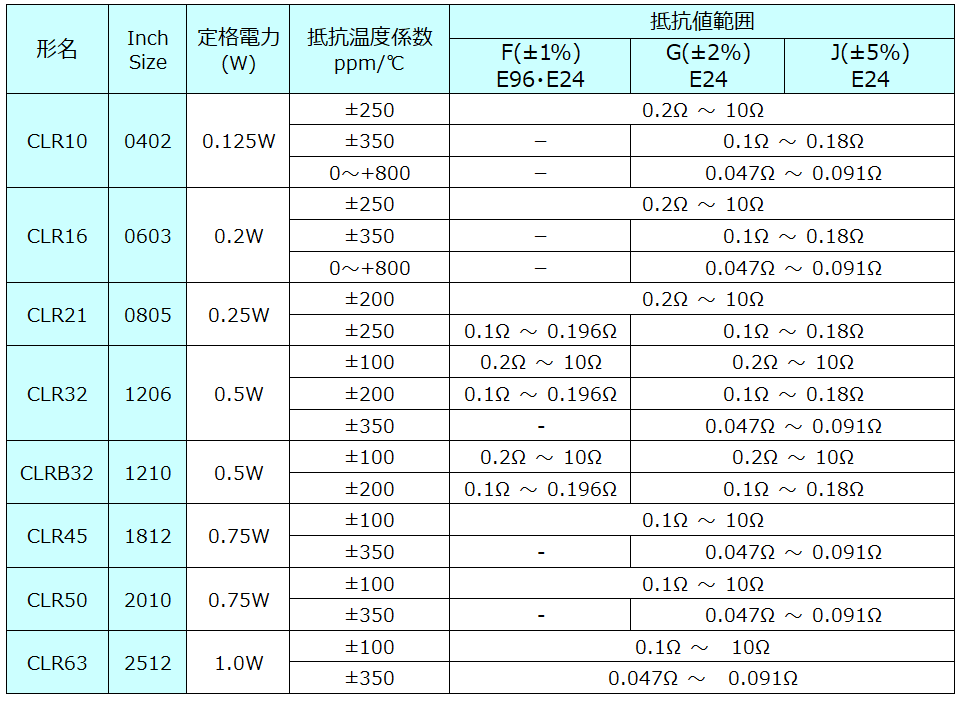

仕様
![](https://www.akaneohm.com/wp-content/uploads/2014/07/20220111-CLR-02.png)

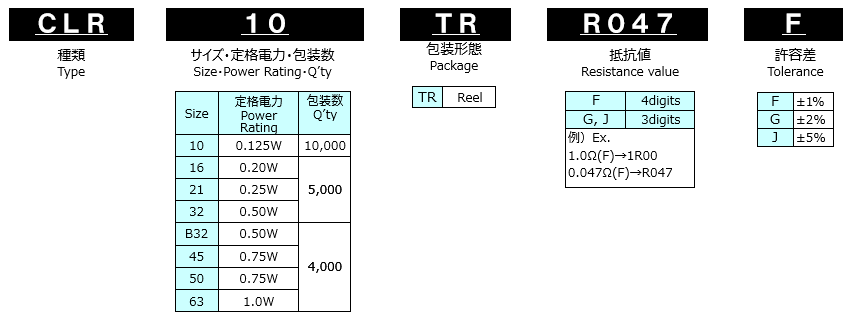

形名
![](https://www.akaneohm.com/wp-content/uploads/2014/07/20220111-CLR-03.png)

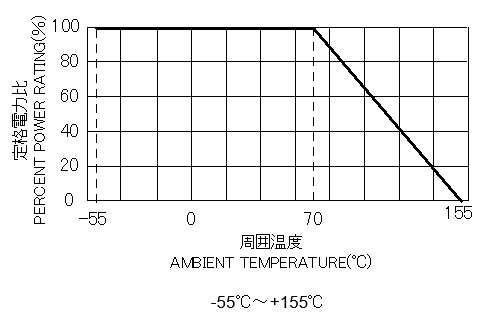

負荷電力曲線
![](https://www.akaneohm.com/wp-content/uploads/2014/07/CLR6.png)

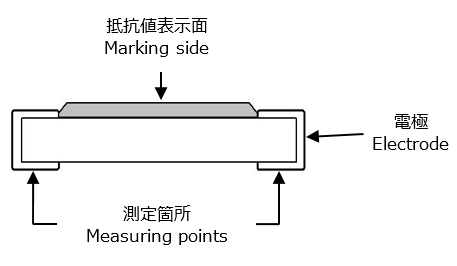

抵抗値測定方法
![](https://www.akaneohm.com/wp-content/uploads/2014/07/CLR7.png)

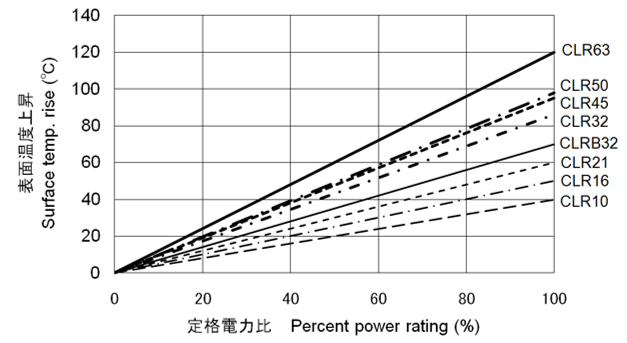

表面温度上昇
![](https://www.akaneohm.com/wp-content/uploads/2014/07/20220111-CLR-04.png)
リード線抵抗器を加工して自立型抵抗器としてご利用可能です
リード線を加工してリード線タイプの抵抗を下の写真の様に自立式や縦型などに変更可能です。
画像は一例です。ご要望に応じてキンクやコの字、ラジアル、テーピング品等様々なリード線形状に加工致します。
片側キンク
両側キンク
両側キンク・テーピング
ラジアル型
